Инструкция по эксплуатации Festo Неполноповоротные приводы DRQD-40...50
Страница 26
DRQD-...
Festo DRQD-... 0907e Русский
26

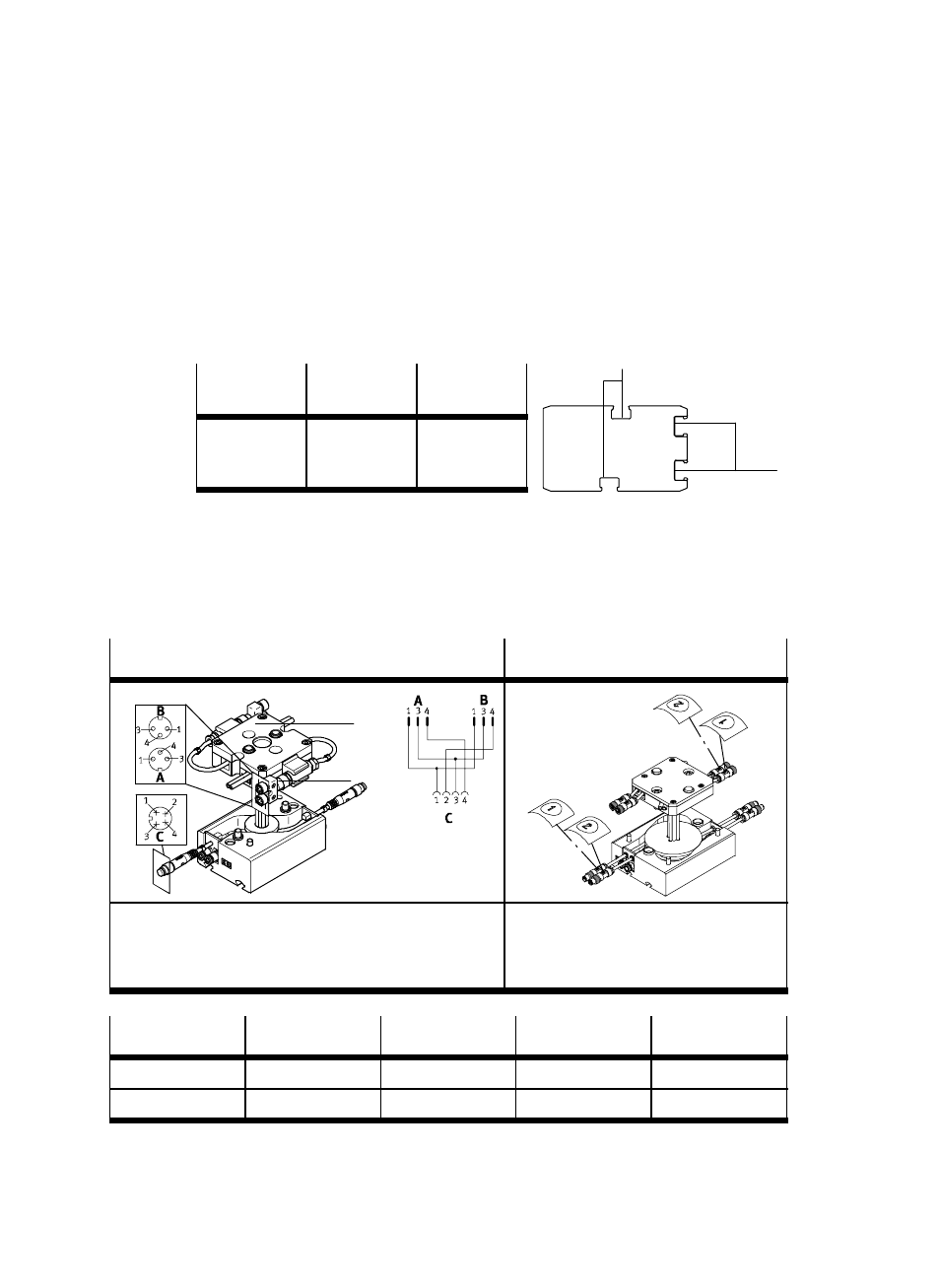

Монтаж электрической части
Для контроля среднего и конечного положения:
S
Расположить датчик положения SME-8/SMT-8 в следующих пазах:
Тип контроля
Конечное
положение
Среднее
положение
Положение
в пазу
5 (на непол-
ноповоротном
приводе)
aI (на модуле
среднего
положения)
Рис. 46
При использовании привода с модулем подвода
шлангов/кабелей:
S
Электрические разъемы соединяются в соответствии со следующей таблицей:
DRQD-16/20/25/32-E..
DRQD-40/50-E..
(Z)
(T)
+
_
Для использования 4-полюсной соединительной розетки
можно снять Т-образный разъем (Т).
Для крепления комплекта адаптеров плиту штока (Z)
в DRQD-16/20-E.. можно повернуть на 90°.
Правильность подключения соединитель-
ных штекеров к соответствующим розеткам
в точке выхода обозначена пронумеро-
ванными наклейками.
Штекер С
Контакт 1 (+)
Контакт 2 (сигнал B)
Контакт 3 (–)
Контакт 4 (сигнал B)
Розетка А
Контакт 1 (+)
–
Контакт 3 (–)
Контакт 4 (сигнал B)
Розетка В
Контакт 1 (+)
Контакт 4 (сигнал B)
Контакт 3 (–)
–
Рис. 47: Правильное подключение для DRQD-16/20/25/32-E..
Рис. 45
5
aI
