DRQD-...
Festo DRQD-... 0907e 中文
52

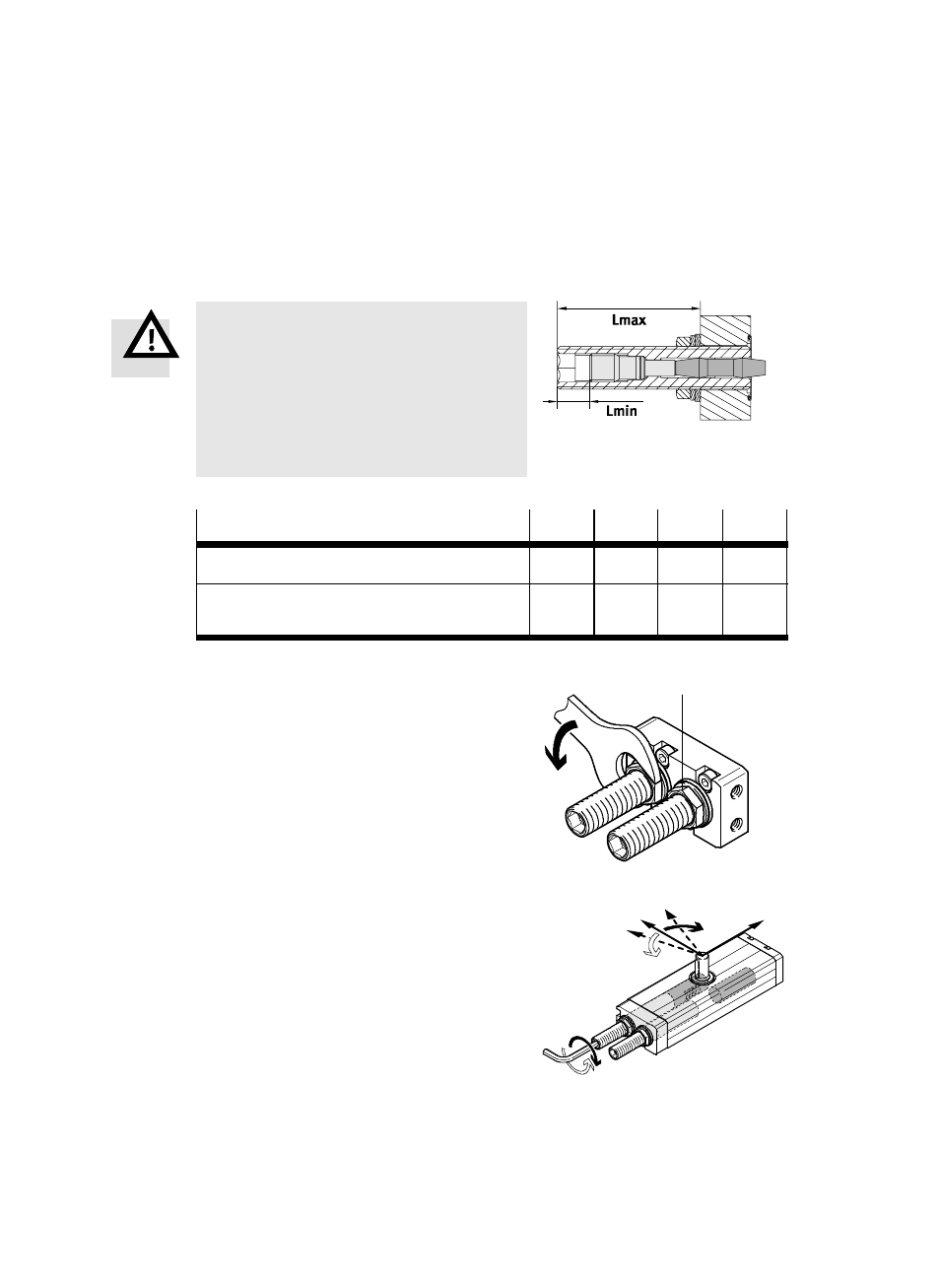

通过弹性缓冲器对 DRQD-...-P1J 进行终端位置调整
警告
内部缓冲元件或者缓冲器可能会被弹出
(致伤危险)。
S 请确保内部缓冲元件拧出量度不超过
Lmin。
S 请确保缓冲器最多伸出不超过尺寸
Lmax。
DRQD-...
16
20
25
32
最大伸出长度 Lmax.
[mm]
41
59.5
61.4
60
调节螺丝在缓冲元件中的最小深度
Lmin
[mm]
6.9
8
8.5
5.9
图 19
1.
安装缓冲器时务必注意不要损伤螺纹。
2.
将内部缓冲元件用内六角扳手沿顺时针方
向完全拧进(厂方设定)。
3.
松开两个缓冲器螺纹套筒 8 的锁紧螺
母。
4.
用手将移动质量顶着缓冲器的弹力转至一
个终端位置。这样一来,里面的双活塞
之一就贴近在缓冲器螺纹套筒上。
5.
用内六角扳手将相应的螺纹套筒拧入,直
到终端位置达到所希望的位置。
图 18
图 20
8
图 21
