DRQD-...
Festo DRQD-... 0907e 中文
62
电气安装

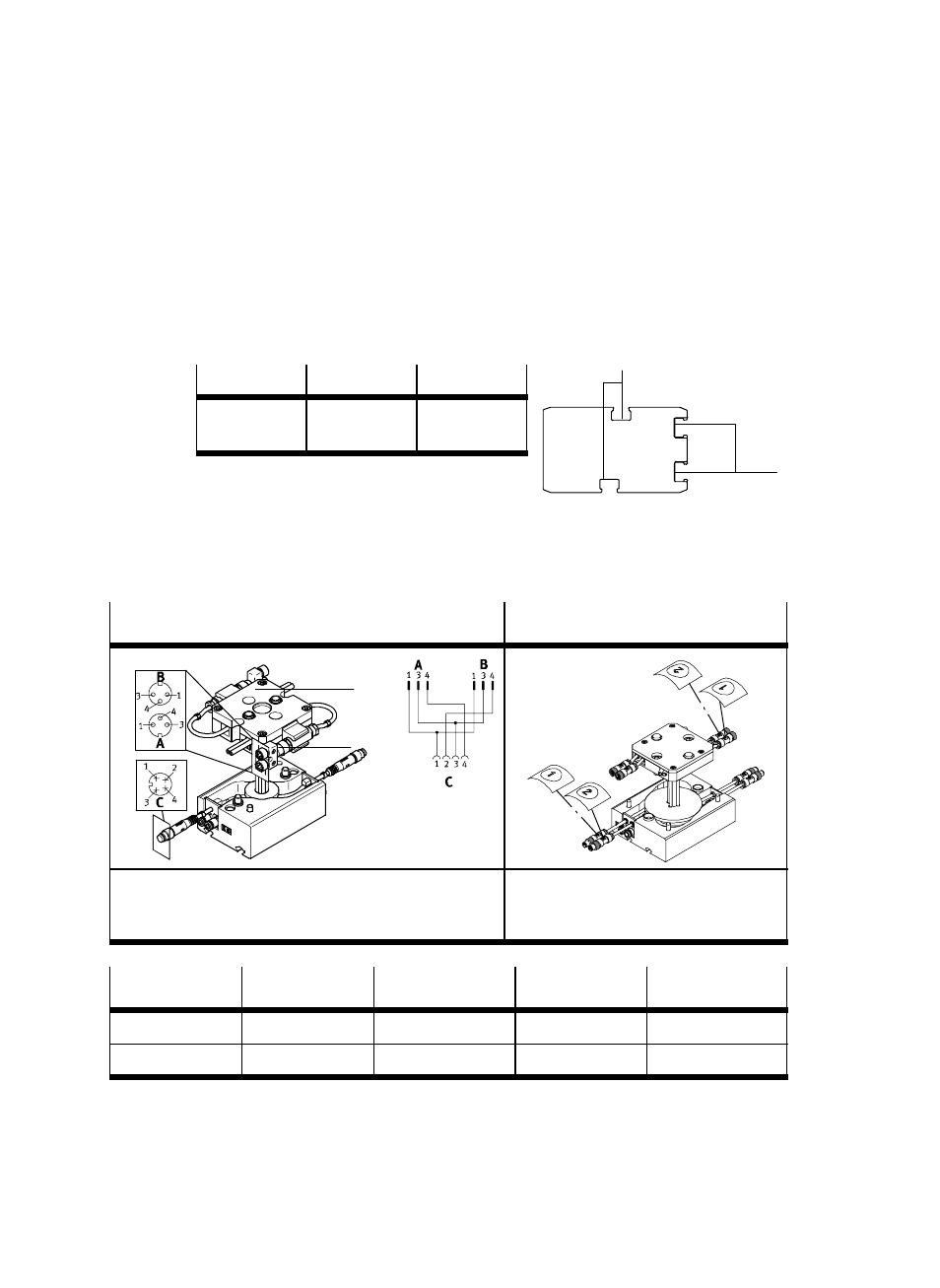

中间位置和终端位置的监控:
S
将接近开关 SME-8/SMT-8 置入下列槽内:
监控方式
终端位置
中间位置
槽内设置传感
器
5(在摆动驱
动器上)
aI(在中位模
块上)
图 46
使用带中心供气通道的法兰轴时:
S
按下表为电气连接布线:
DRQD-16/20/25/32-E..
DRQD-40/50-E..
(Z)
(T)
+
_
为了利用 4 针接线插座,可将 T 插头 (T) 拆除。
用于 DRQD-16/20-E.. 中心供气通道的盖板 (Z),用于安
装适配组件,可旋转 90°。
出口位置处连接插头和相应连接插座的
配属关系有编号标签加以标记。
插头 C
针脚 1 (+)
针脚 2 (信号 B)
针脚 3 (–)
针脚 4 (信号 B)
插座 A
针脚 1 (+)
–
针脚 3 (–)
针脚 4 (信号 B)
插座 B
针脚 1 (+)
针脚 4 (信号 B)
针脚 3 (–)
–
图 47: DRQD-16/20/25/32-E.. 的接口配属
图 45
5
aI
