DRQD-...
Festo DRQD-... 0907e 中文
50

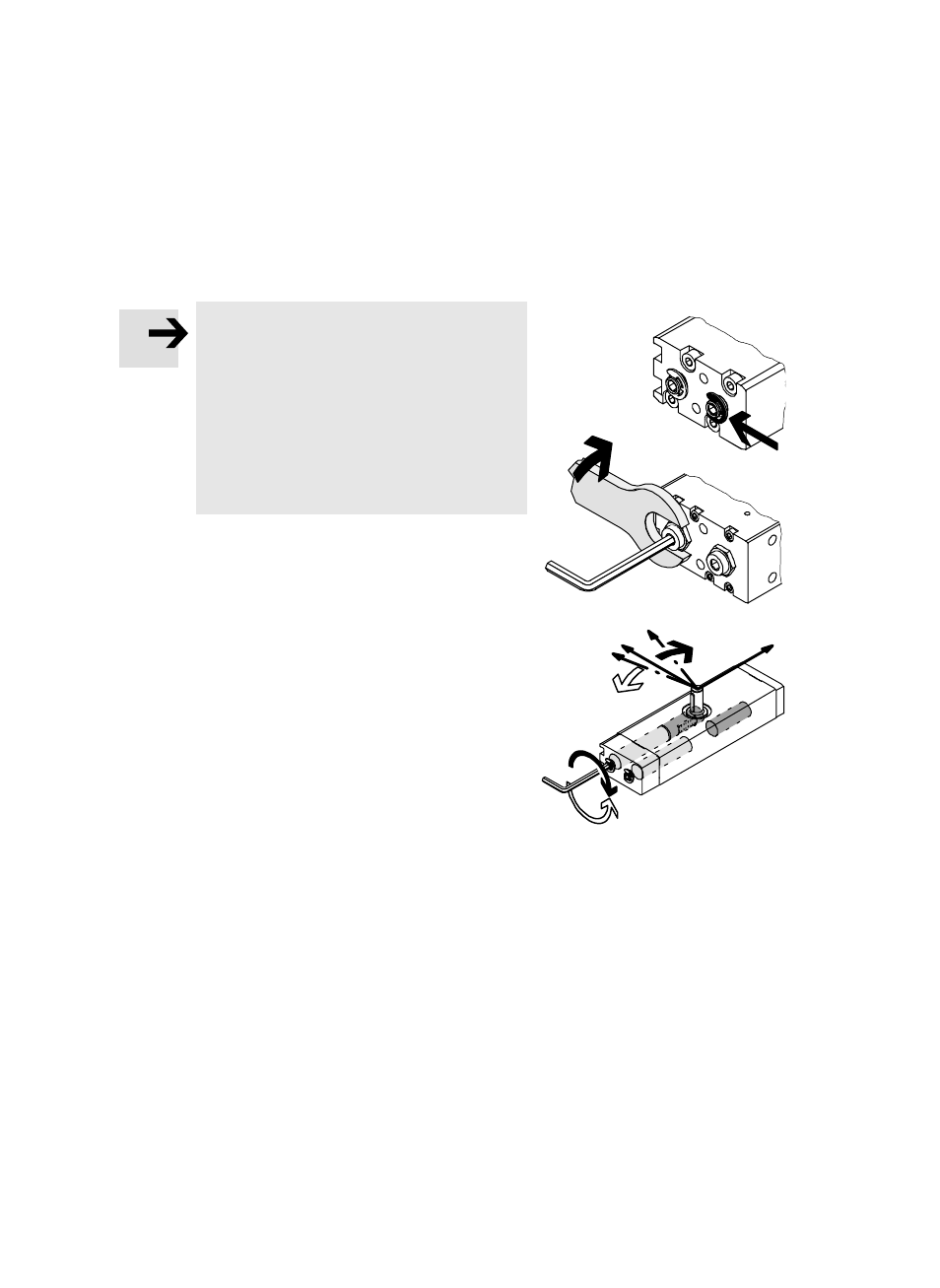

通过气动缓冲对 DRQD-...-PPVJ 进行终端位置调整
注意
S 请确保遵守有关防护元件的规定:
– 固定环不要拆掉
(对于 DRQD-16 ... 32)。
– 将螺纹套筒拧至与锁紧螺母最大限度
地齐平(对于 DRQD-40/50)。
防护元件用于对设定的最大许可转角加
以限制。防护元件处理不当会让螺纹套
筒有可能拧入到不允许的深度。
为校正终端位置:
1.
用手将移动负载转至一个终端位置。
2.
松开螺纹套筒的锁紧螺母(仅对
DRQD-40/50)。
3.
用内六角螺丝扳手将相应的螺纹
套筒拧入,直到终端位置达到所希望
的位置。
图 14
DRQD-16-...-32
DRQD-40/50
图 15
