DRQD-...
Festo DRQD-... 0907e 中文
53

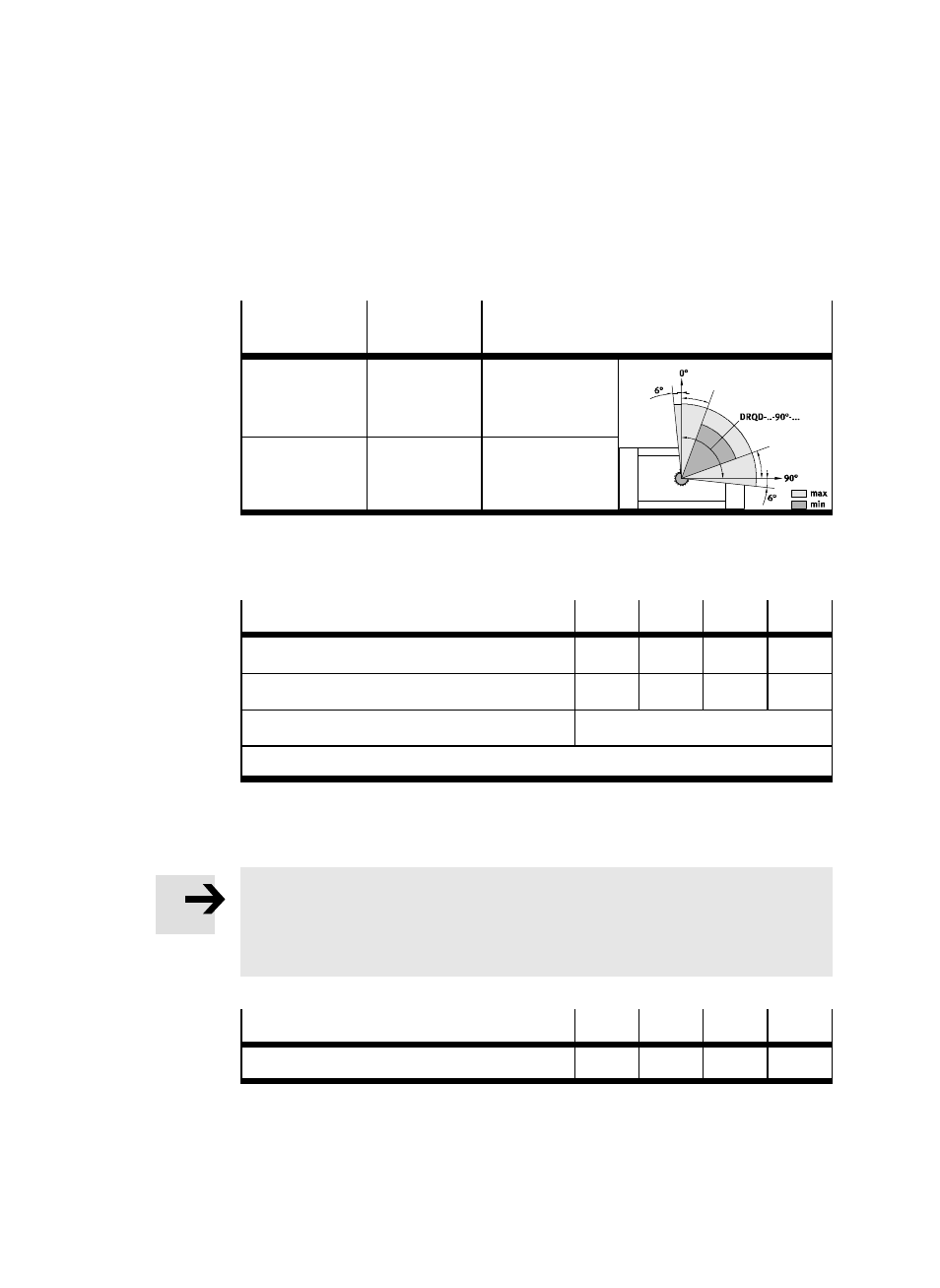

可以进行以下设定:
操作
反应
基于厂家基本设定的调节范围(示例:
DRQD-...-90)
沿顺时针方向
转动
减小转动角度
á(随后的表格)
ٛ
沿逆时针方向
转动
加大转动角度
+ 6°
ٛ
图 22
螺纹套筒每转一圈大约相当于以下角度改变。
DRQD-...
16
20
25
32
每转一圈的角度改变
[°]
8.2
6.8
5.5
6.6
最多可减小的转动角度 á /每一侧
1)
[°]
–270
–320
–280
–210
最多可加大的转动角度
[°]
+6
1) 建议:对称地设定转角
图 23
6.
重复此过程进行第二个终端位置的设定。
注意
DRQD 可能会由于未锁紧螺纹套筒而被损坏。
7. 请确保两个缓冲器螺纹套筒的锁紧螺母 8 都已用规定的扭矩重新拧紧
(Î 下表)。
DRQD-...
16
20
25
32
8 的紧固扭矩
[Nm]
5
8
20
35
图 24
