DRQD-...
Festo DRQD-... 0907e Русский
11

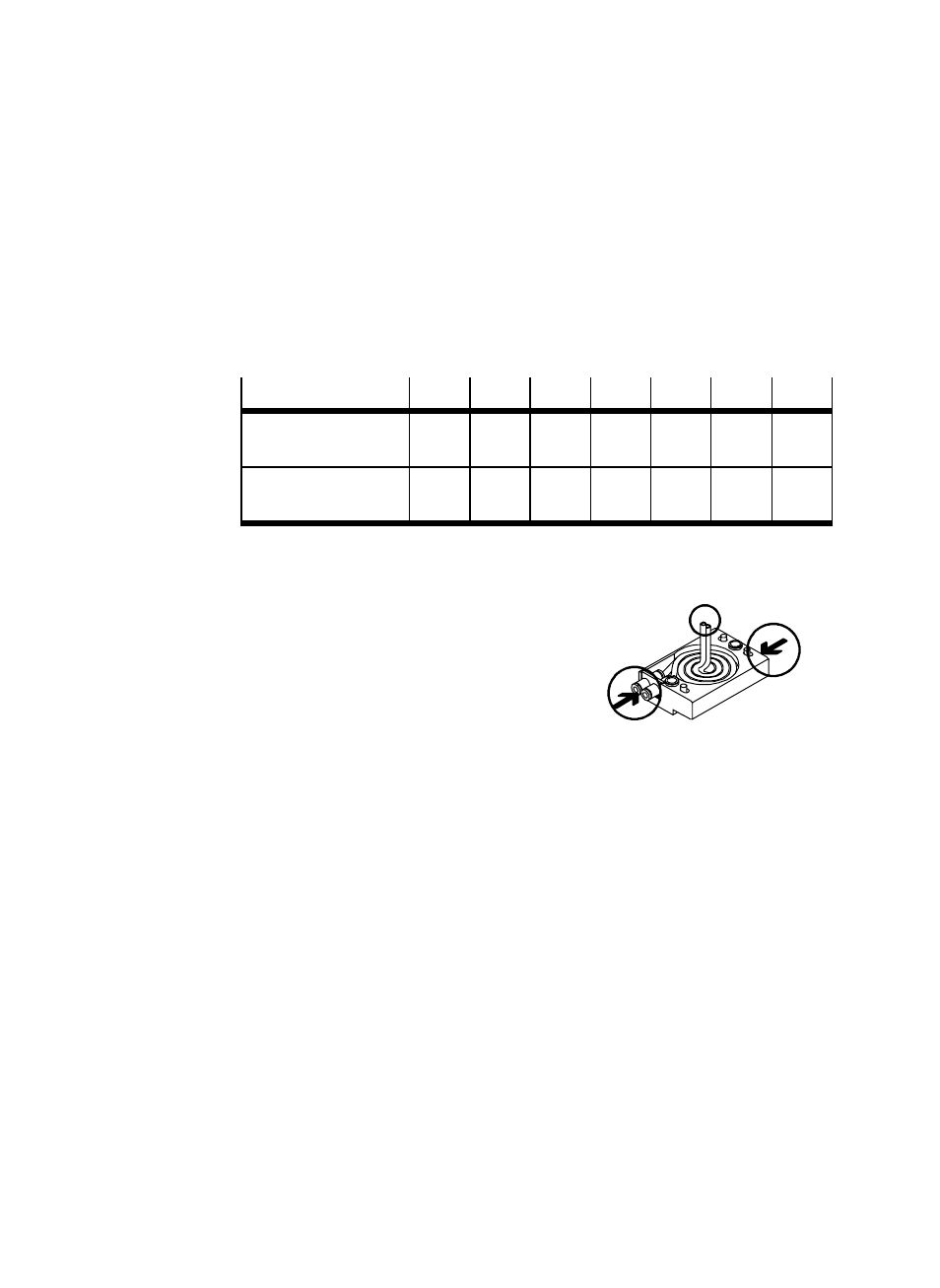

Для DRQD с полым приводным валом:
3.
При необходимости пропустить шланги через полый приводной вал.
Используемый внутренний диаметр для прокладки шлангов имеет следующие
размеры:
DRQD-...
16
20
25
32
40
50
Диаметр фланцевого
вала (внутренний)
[мм]
9
11
12
14
20
24
Диаметр вала со
шпонкой (внутренний)
[мм]
–
–
–
–
6,5
10
Рис. 7
При сборке привода с модулем подвода шлангов/кабелей DRQD-...-SD../-E..:
S
Соблюдать правильность подключения от-
дельных пар шлангов
C к цанговым штуцерам
A и B. Правильность подключения обозначена
на цанговых штуцерах цветными наклейками,
которые при более чем одной паре шлангов
дополнительно пронумерованы.
Рис. 8
A
B
C
