DRQD-...
Festo DRQD-... 0907e Русский
35

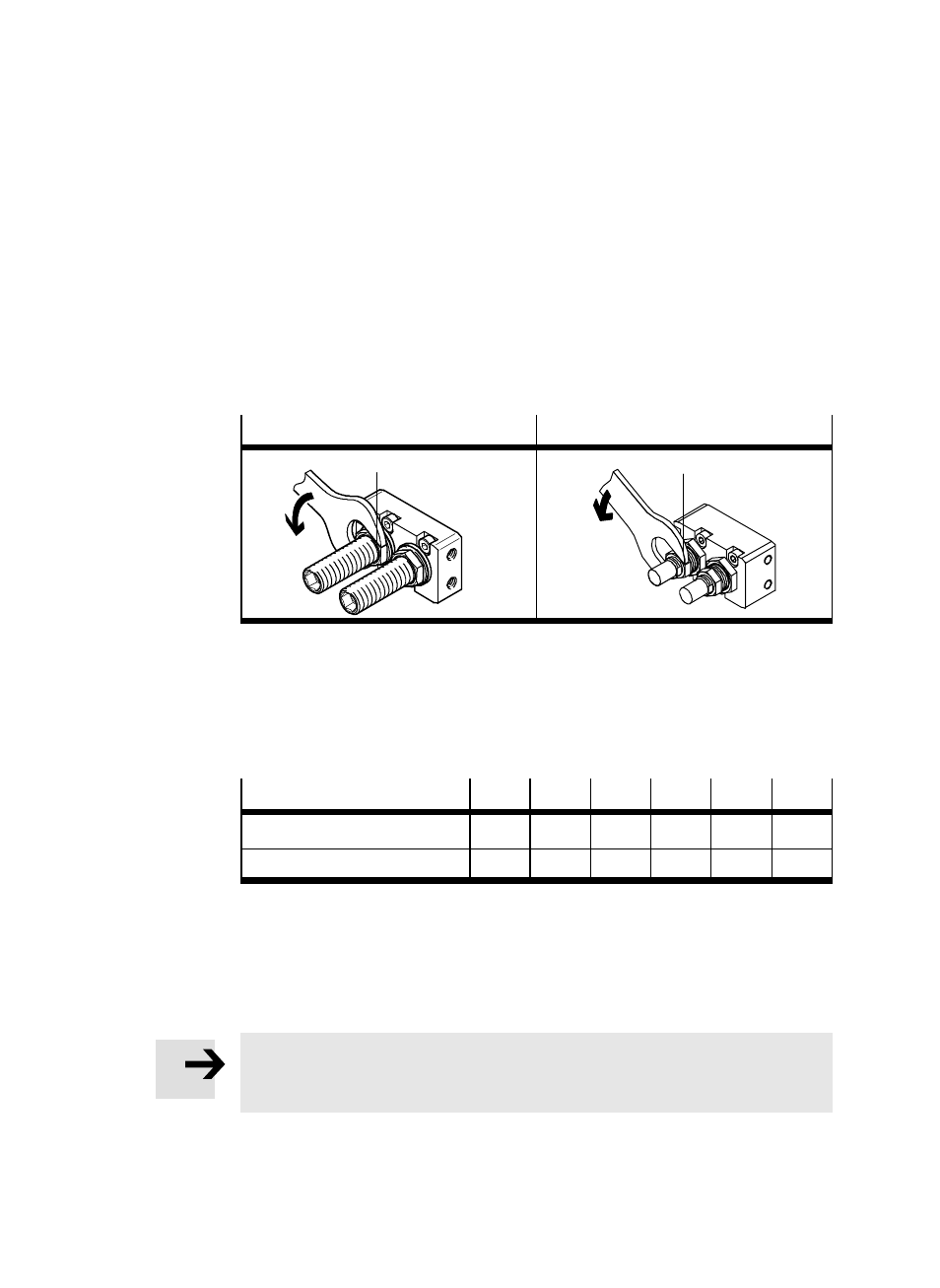

Порядок замены встроенных элементов амортизации/амортизаторов:
S
Выполните следующие действия:
1.
Сбросить воздух из DRQD.
2.
Ослабить контргайку на элементе амортизации 8/ амортизаторе 9 (контргайка
резьбовой втулки амортизатора остается навинченной).
DRQD-...-P1J
DRQD-...-YSRJ
8
9
Рис. 60
3.
Выкрутить элемент амортизации/амортизатор и вкрутить до упора новый элемент
амортизации/новый амортизатор.
4.
Затянуть контргайку на элементе амортизации 8/амортизаторе 9 с указанным
ниже моментом затяжки.
DRQD-...
16
20
25
32
40
50
YSRJ
9
[Нм]
3
5
20
35
60
80
P1J
8
[Нм]
5
8
20
35
–
–
Рис. 61
11
Принадлежности
Указание
S Вы можете выбрать соответствующие принадлежности из нашего каталога
в Интернете: www.festo.com/catalogue
