DRQD-...
Festo DRQD-... 0907e 中文
49

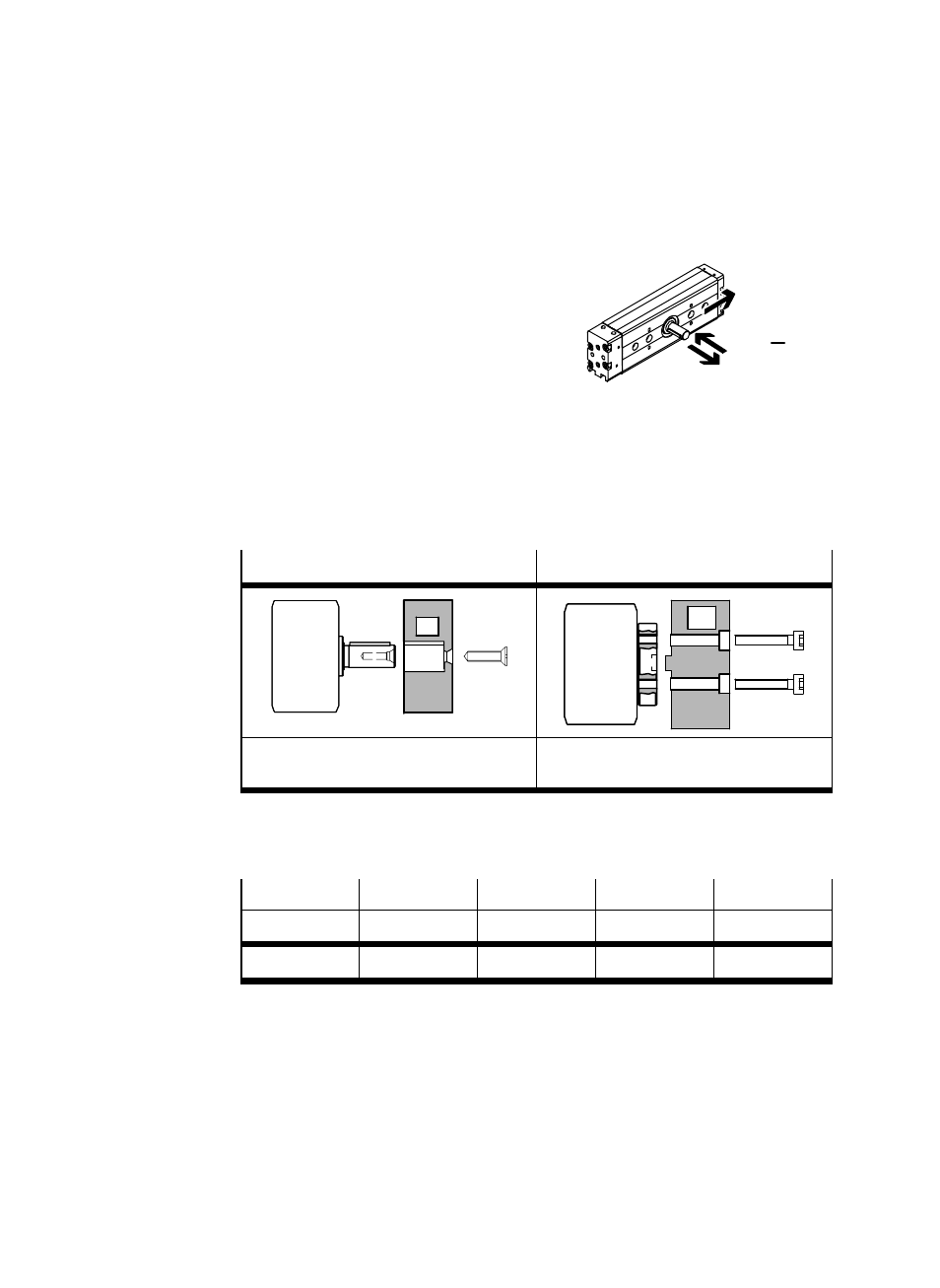

4.
安装移动负载时,请确保遵守下列规定:
–
安装不倾斜,
–
允许的横向力 Fy,
–
允许的纵向力 Fx,
–
许可质量惯性矩。
移动负载的质量惯性矩应计算求得。
计算中必须考虑到杠杆臂、横臂和质量
(最大允许值Î 产品样本,
www.festo.com/catalogue)。
5.
将可动部件安装在输出轴上。
6.
安装时请确保遵守以下各点:
DRQD 带中心轴
DRQD 带法兰轴
m
m
移动负载不能从输出轴上滑脱(使用端面
的螺纹连接)
用至少 2 个螺丝安装移动负载(利用定
位凹孔)
图 12
7.
根据型号校正终端位置。
产品型号
气动缓冲
弹性缓冲器
液压缓冲器
中位模块
DRQD-...
PPVJ
P1J
YSRJ
Z1
说明文字
自第 50 页起
自第 52 页起
自第 54 页起
自第 56 页起
图 13
F
x
F
y
(+)
F
x
( )
图 11
