DRQD-...
Festo DRQD-... 0907e 中文
44
3
功能和应用

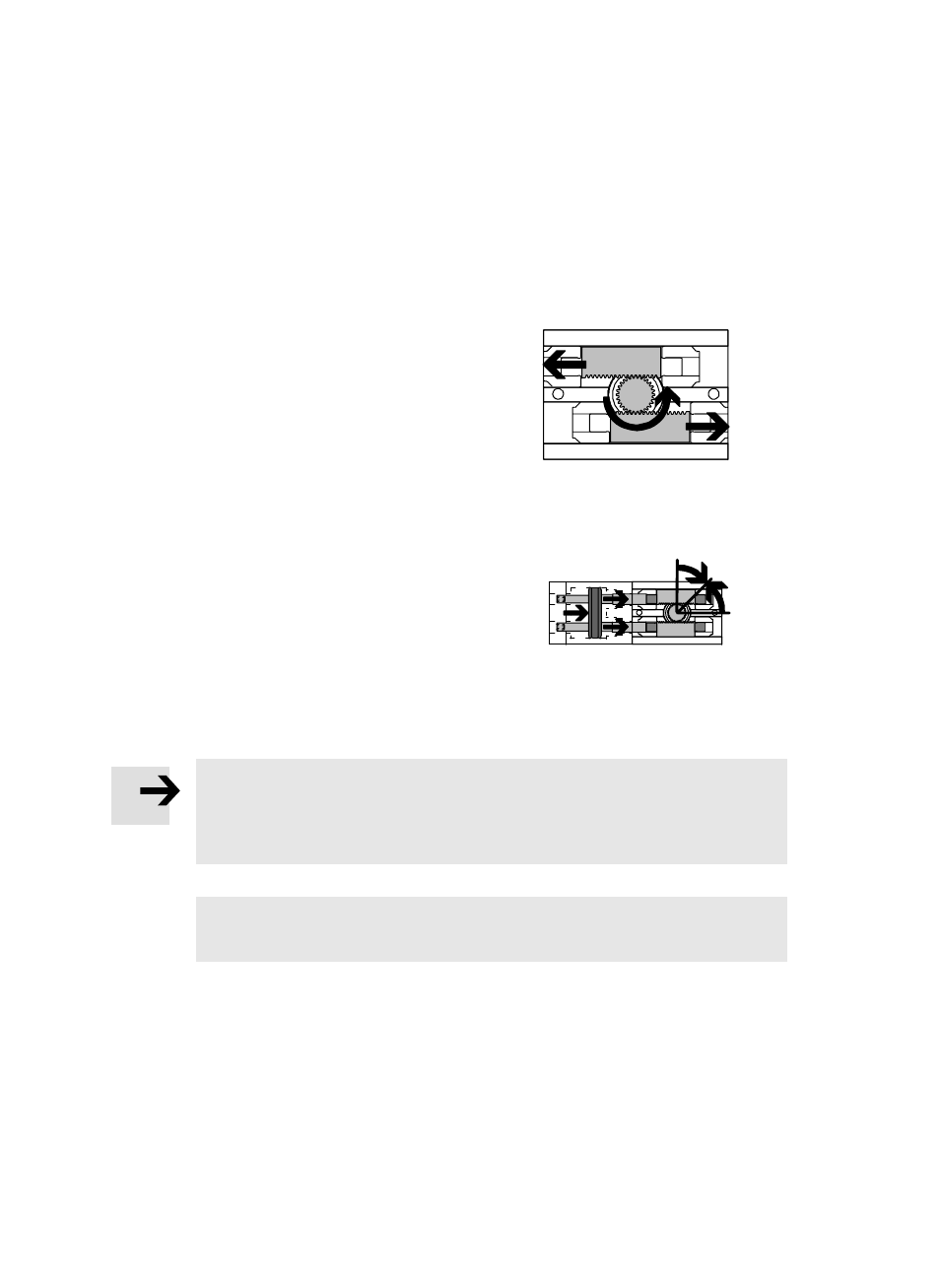

摆动驱动器 DRQD-... 是一种双活塞驱动的双
作用驱动器。通过向气接口交替加压,实现
两个平行布置的活塞的相反方向的往复运
动。经由齿轮将直线运动转换为输出轴的转
动。
终端位置缓冲的实现:
– DRQD-...-
PPVJ
气动方式,
– DRQD-...-
P1J
用弹性缓冲器,
– DRQD-...-
YSRJ
用液压缓冲器。
带中位模块 DRQD-...-Z1 的摆动驱动器可以
将输出轴定位在终端位置之间的中间位置。
按照设计,摆动驱动器 DRQD...用于将可用
负载旋转或摆动特定的角度(≤ 360
°)。
4
产品使用条件
注意
不正确的处理方法会引起人为故障。
S 请确保始终遵守本章的规定。只有这样才能始终确保产品性能稳定并安全
运行。
定义
可动部件 = 移动载荷(+ 可能有的杠杆的质量)
图 5
0°
45°
90°
图 6
(180°)
(90°)
