DRQD-...
Festo DRQD-... 0907e 中文
48

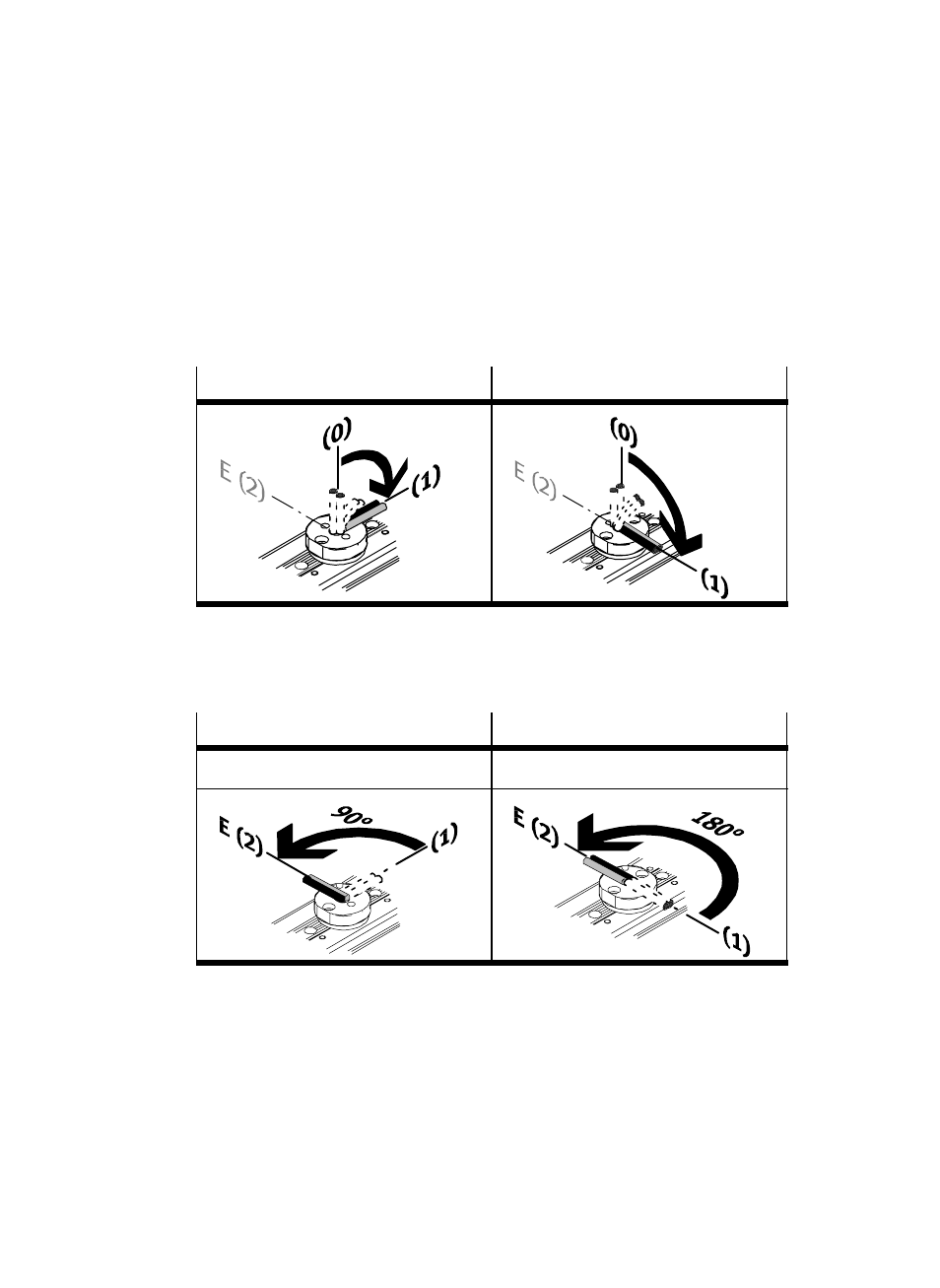

转动范围大 (180...360°) 时,必须预张空着的软管端(对于 DRQD-...-SD..):
S
将输出轴沿逆时针方向转至终端位置。
S
在不承受载荷的状态下将空着的软管端弯下。
DRQD-...-SD32 ... 62
DRQD-...-SD64
图 9
S
沿逆时针方向将软管端转至预定的位置 E,如下面的
图
10所示。 这时软管
(例如:在转接板上铣出的孔中)最终将承受下面所描述的预应力。
DRQD-...-SD32 ... 62
DRQD-...-SD64
预张 90°
预张 180°
图 10
这样一来就可以防止转动范围大时 (180...360°) 在法兰轴中心供气通道内部
的螺旋形软管受到挤压(这是不允许的)。
S
将预张了的螺旋形软管的管端放到预定的位置 E(例如:转接板上铣出的
孔中)。
