DRQD-...
Festo DRQD-... 0907e 中文
57

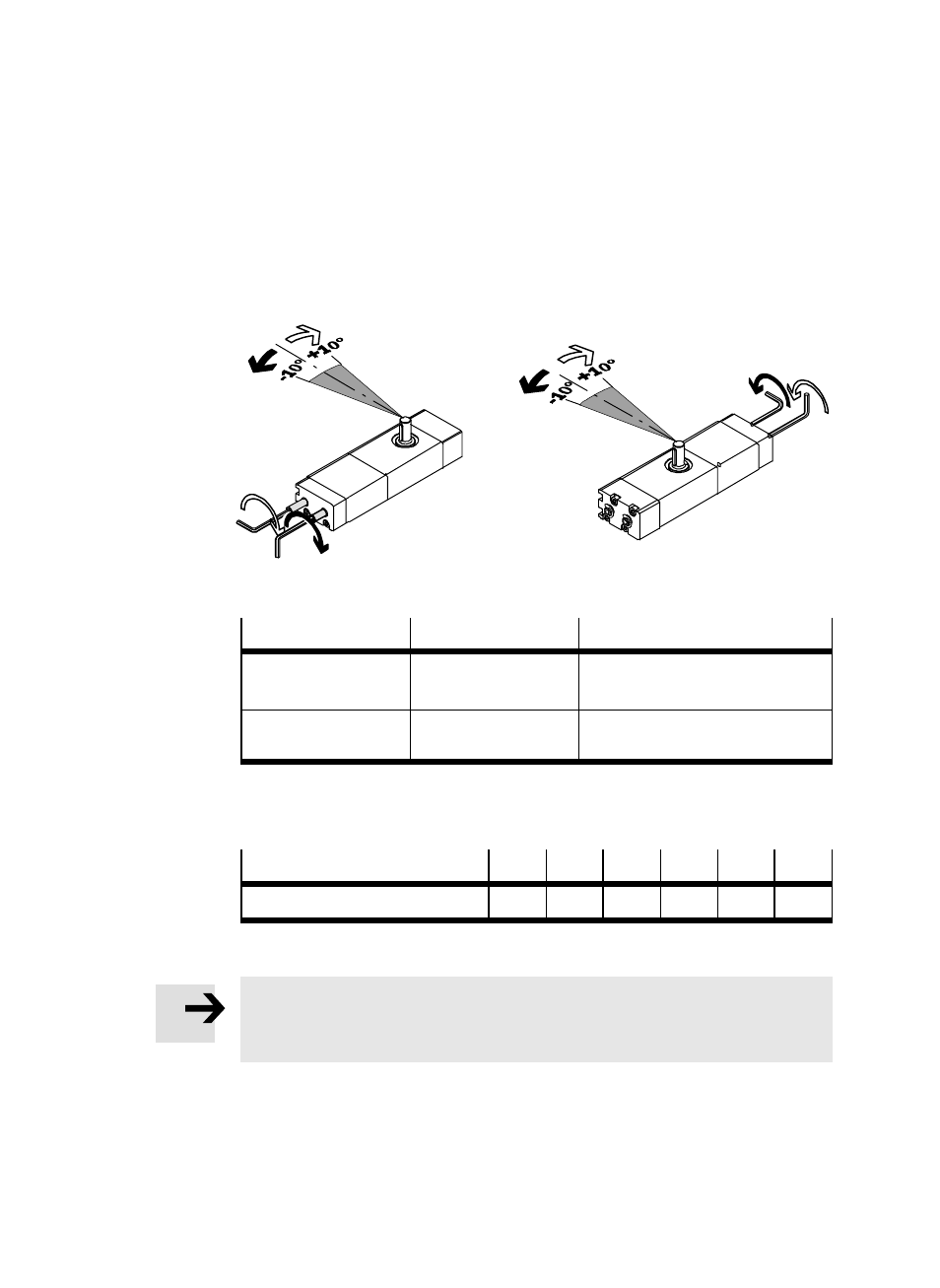

可以进行以下设定:
DRQD-...-90-...-AR-Z1
DRQD-...-90-...-AL-Z1
AR
AL
(A)
(B)
(B)
(A)
图 33
操作
反应
基于厂家基本设定的最大位移
螺丝 (A) 沿顺时针方向
转动
加大转动角度
+ 10°
螺丝 (B) 沿顺时针方向
转动
减小转动角度
- 10°
图 34
每转一圈大约相当于以下角度改变:
DRQD-...
16
20
25
32
40
50
每转一圈的角度改变
[°]
6.2
5.1
4.1
3.3
2.4
1.9
图 35
注意
驱动器接通压力后,内六角扳手可能会被弹出
S 设定后将内六角扳手从活塞杆内拔出。
