DRQD-...
Festo DRQD-... 0907e 中文
71
更换集成在内的缓冲元件/液压缓冲器：
S 执行以下步骤：
1. 为 DRQD 卸压。
2. 松开缓冲元件/液压缓冲器上的锁紧螺母 8/9（缓冲器螺纹套筒的锁紧螺
母仍保持拧在上面）。

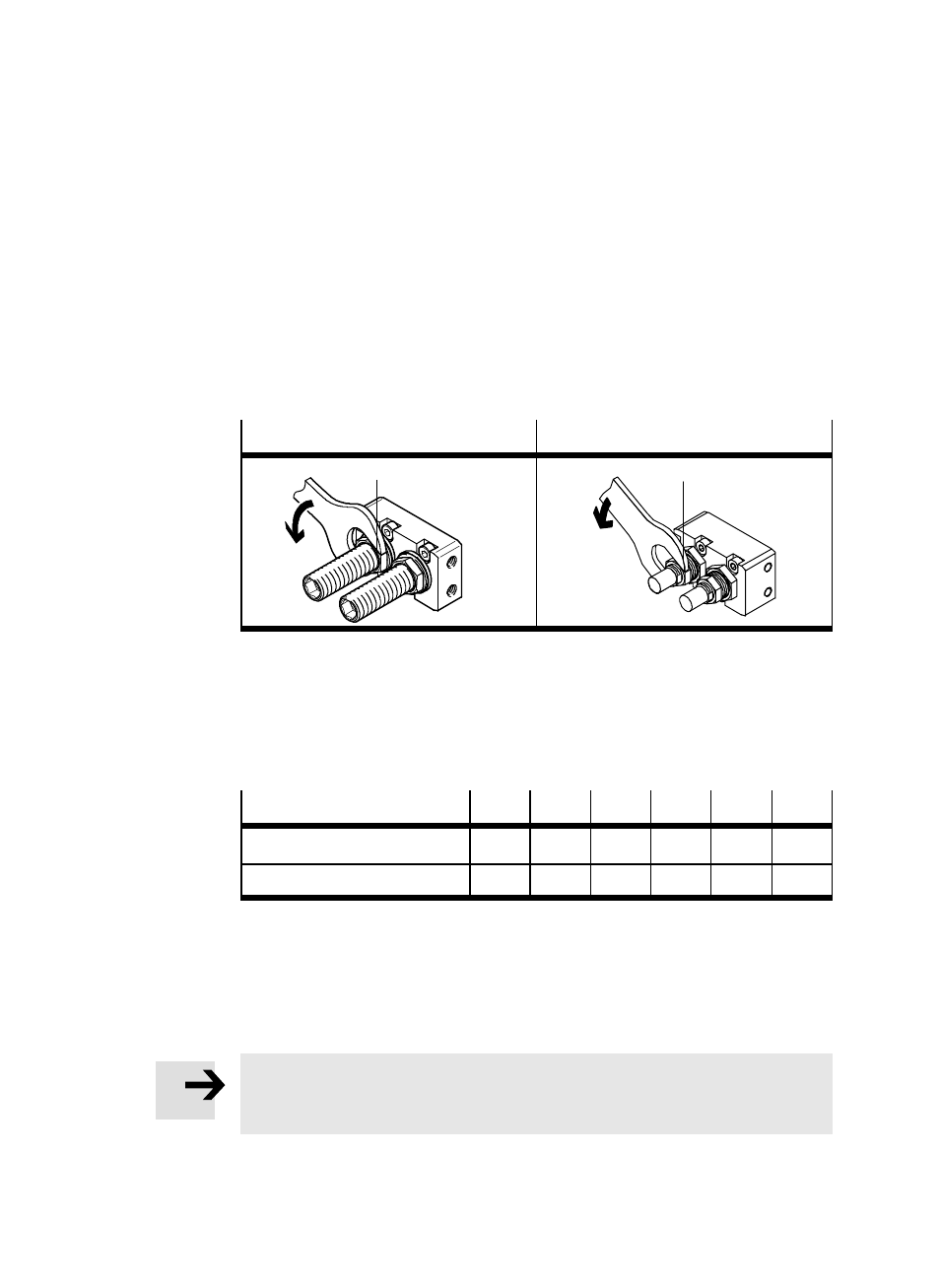

DRQD-...-P1J DRQD-...-YSRJ
8 9
图 60
3. 拧下缓冲元件/液压缓冲器并拧上新的缓冲元件/新的液压缓冲器，一直拧到
底。
4. 将缓冲元件/液压缓冲器上的锁紧螺母 8/9 用下表所列出的紧固扭矩拧
紧。
DRQD-... 16 20 25 32 40 50
YSRJ 9 [Nm] 3 5 20 35 60 80
P1J 8 [Nm] 5 8 20 35 – –
图 61
11 附件
注意
S 请从我们的样本 www.festo.com/catalogue 选择相应的备件。
