Инструкция по эксплуатации Festo Неполноповоротные приводы DRQD-40...50
Страница 24
DRQD-...
Festo DRQD-... 0907e Русский
24
При использовании модуля среднего положения DRQD-...
-Z1:
Указание
S Использовать дроссели с обратным клапа-
ном GRLZ (регулирование на входе).
Он вкручивается непосредственно в подвод
сжатого воздуха aH.
Это позволит избежать образования чрез-
мерных динамических нагрузок на поршне
модуля среднего положения.
S
Подключить шланг к подводу сжатого воздуха aH.
Системный монтаж
При одновременной подаче воздуха на оба подвода сжатого воздуха неполноповоротного
привода:
Указание
Неосевое положение центра масс полезной нагрузки и противодействующая сила
амортизаторов могут привести к произвольному движению.
S Убедитесь, что выходной вал неполноповоротного привода может свободно пере-
мещаться.
Для пневматического управления DRQD:
S
Использовать 5/2 распределитель.

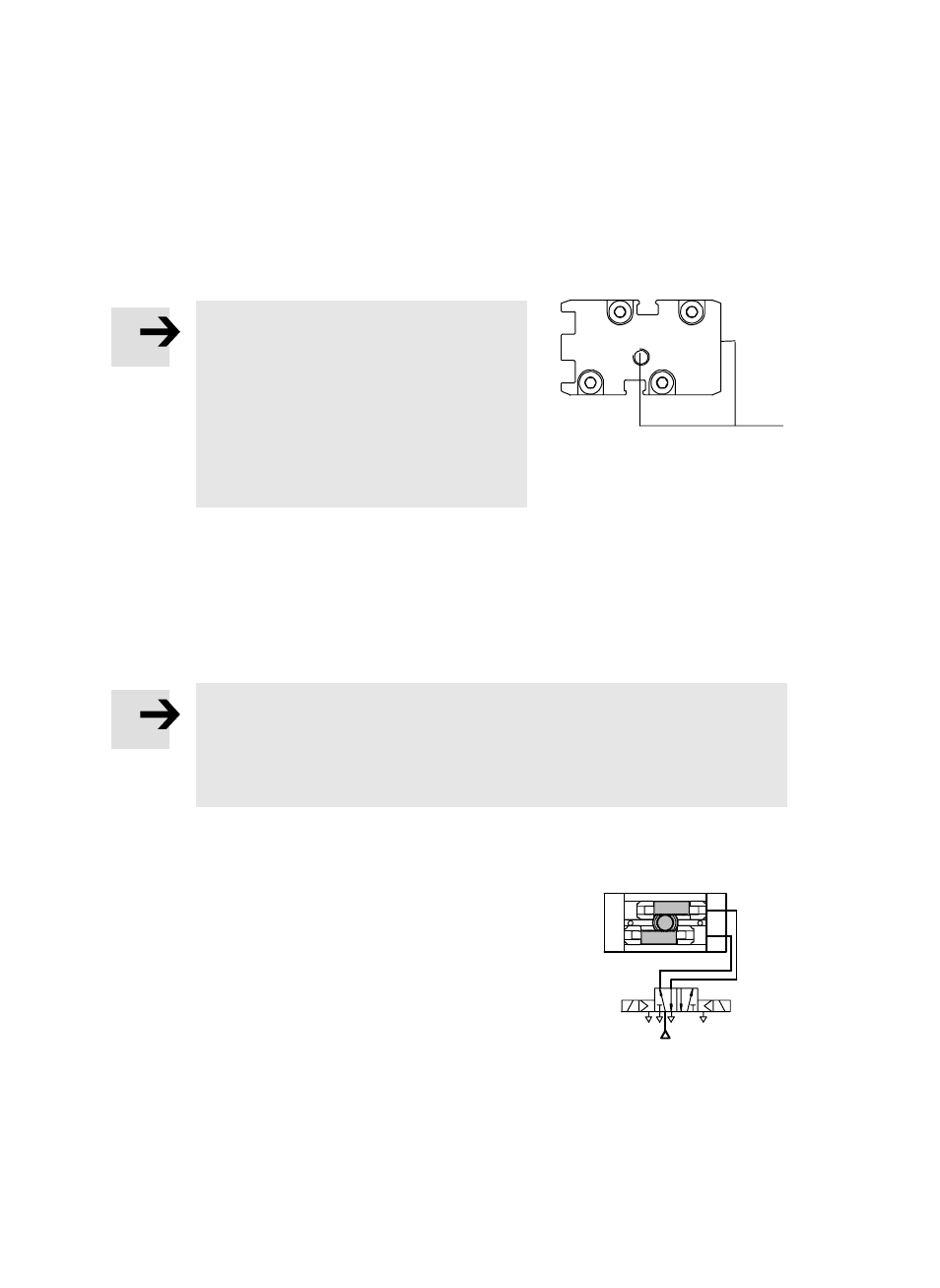

Рис. 41
aH
Рис. 42
