178 101
412A
304
412F
10. Закрепив конец вала со стороны муфты, приложите требуемый крутящий момент затяжки к
гайке крыльчатки. Значение момента затяжки приведено в таблице "Максимальные моменты
затяжки крепежных деталей", которая приведена в главе "Техническое обслуживание".
ОСТОРОЖНО:
Неправильная затяжка гайки крыльчатки может привести к серьезным механическим повреждениям.

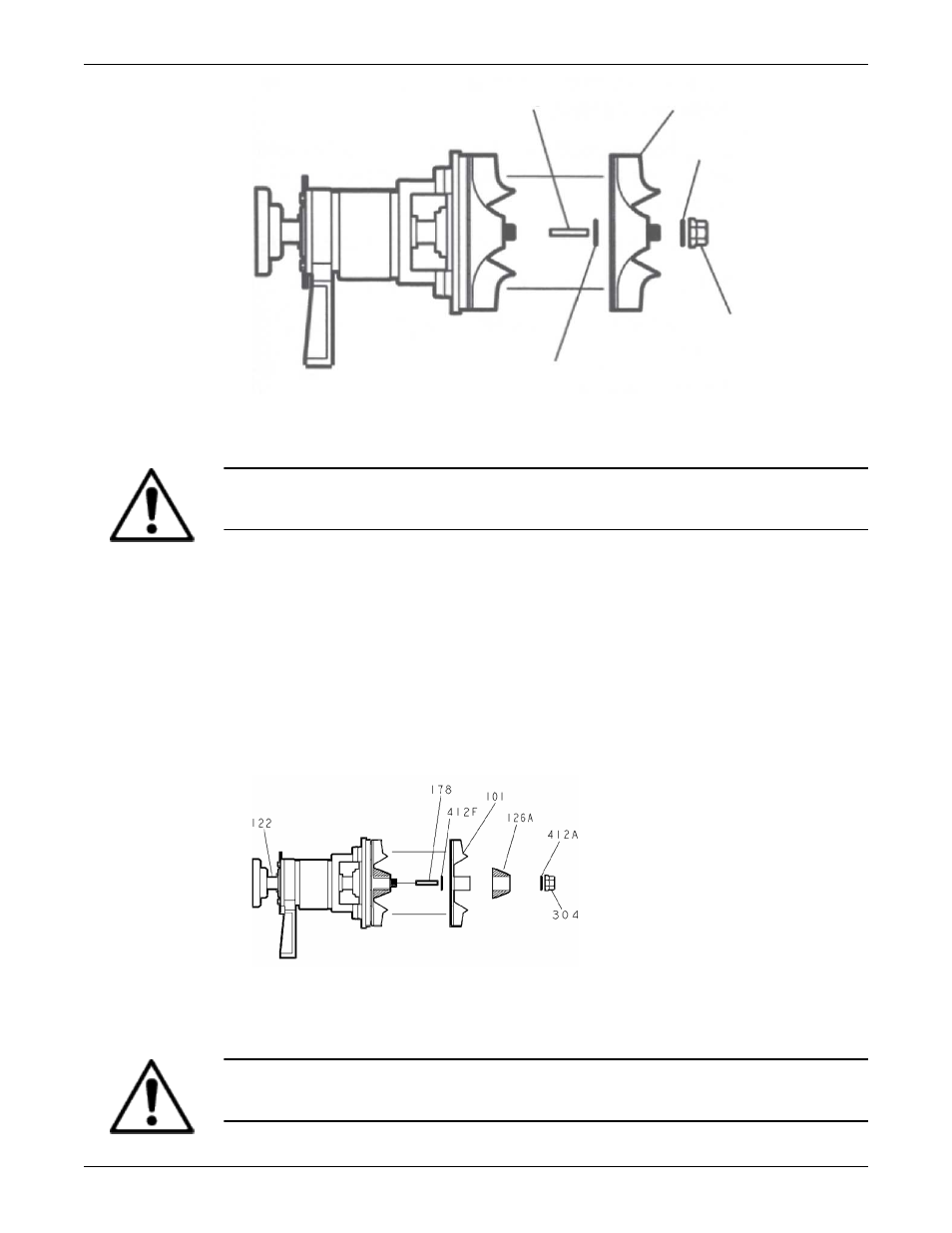

Установка Shearpeller ™
1. Установите шпонку вала (178) на вал (122).
2. Установите кольцевое уплотнение втулки (412F) на втулку вала (126).
3. Обильно нанесите состав для предотвращения заедания, например Loctite Nickel Anti-seize на
отверстие в рабочем колесе и на вал.
4. Нанесите состав Loctite 272 полоской шириной 1/8 дюйма по длине резьбы.
5. Установите рабочее колесо (101) на вал и убедитесь, что кольцевое уплотнение втулки (412F)
находится в проточке.
6. Установите Shearpeller ™ втулку (126A) на вал.
7. Установите кольцевое уплотнение (412A) на Shearpeller ™ гайку (304) и установите ее на вал.
8. Закрепив конец вала со стороны муфты, приложите требуемый крутящий момент затяжки к
гайке Shearpeller ™ . Значение момента затяжки указано в таблице "Максимальные крутящие
моменты затяжки крепежных деталей", которая приведена в разделе "Повторная сборка" главы
"Техническое обслуживание".
ОСТОРОЖНО:
Неправильная затяжка гайки крыльчатки может привести к серьезным механическим повреждениям.
Техническое обслуживание (продолжение)
96 Models 3180, 3181, 3185, and 3186 Руководство по установке, эксплуатации и техническому обслуживанию
