Установка опорной плиты с помощью пружинных стоек (второго поколения)

Перед запуском насоса необходимо убедиться что:

• Вибропоглощающие основания не входят в комплект поставки опорной плиты. Плиты

вибропоглощающих оснований должны быть изготовлены из нержавеющей стали типа 316 с
шероховатостью поверхности 63-125 микродюймов.

• Убедитесь, что вибропоглощающие основания установлены на пол или основание правильно.

Ознакомьтесь с инструкциям производителя.

Пружины в креплении опорной плиты второго поколения поставляются двух размеров:

Длина пружины без

нагрузки

Жесткость пружины Расположение

Длина штифта,

используемой с

пружиной

7,125 дюйма (181 мм)

885 фунтов/

дюйм(149,72 Н/мм)

Устанавливаются под

опорной плитой насоса.

16 дюймов (406 мм)

11 дюймов (280 мм)

176 фунтов/дюйм(30,82

Н/мм)

Устанавливаются под

опорной плитой

двигателя.

22 дюйма (559 мм)

1. Установите опорную плиту на опоры над уровнем фундамента/пола.

Убедитесь, что расстояние между опорной плитой и фундаментом/полом составляет
приблизительно 16 дюймов (406 мм), что необходимо для установки пружин.

2. Нанесите антикоррозионный / противозадирный компаунд на резьбу шпилек, гаек и опорных

пят.

3. Соберите пружинные узлы:

a) Установите гайку и контргайку на пружинный штифт и накрутите их на 1 дюйм (25 мм).
b) Вставьте штифт через верх монтажного кронштейна опорной плиты.

Информация о длине каждой шпильки приведена на компоновочном чертеже насоса.

c) Установите ведомый механизм, повернув его плоской стороной вверх.
d) Установите пружину.

Для правильного выбора пружины воспользуйтесь размерами, приведеными на
компоновочном чертеже насоса.

e) Установите ведомый механизм, повернув его плоской стороной вниз.
f) Установите шайбу, гайку и контргайку на пружинный штифт и накрутите их на 2 дюйма

(54 мм).

g) Установите на нижний конец штифта опорную пяту.
h) Затяните штифт в опорной пяте вручную.

Глубина резьбы в опорной пяте составляет 1 дюйм (25 мм).

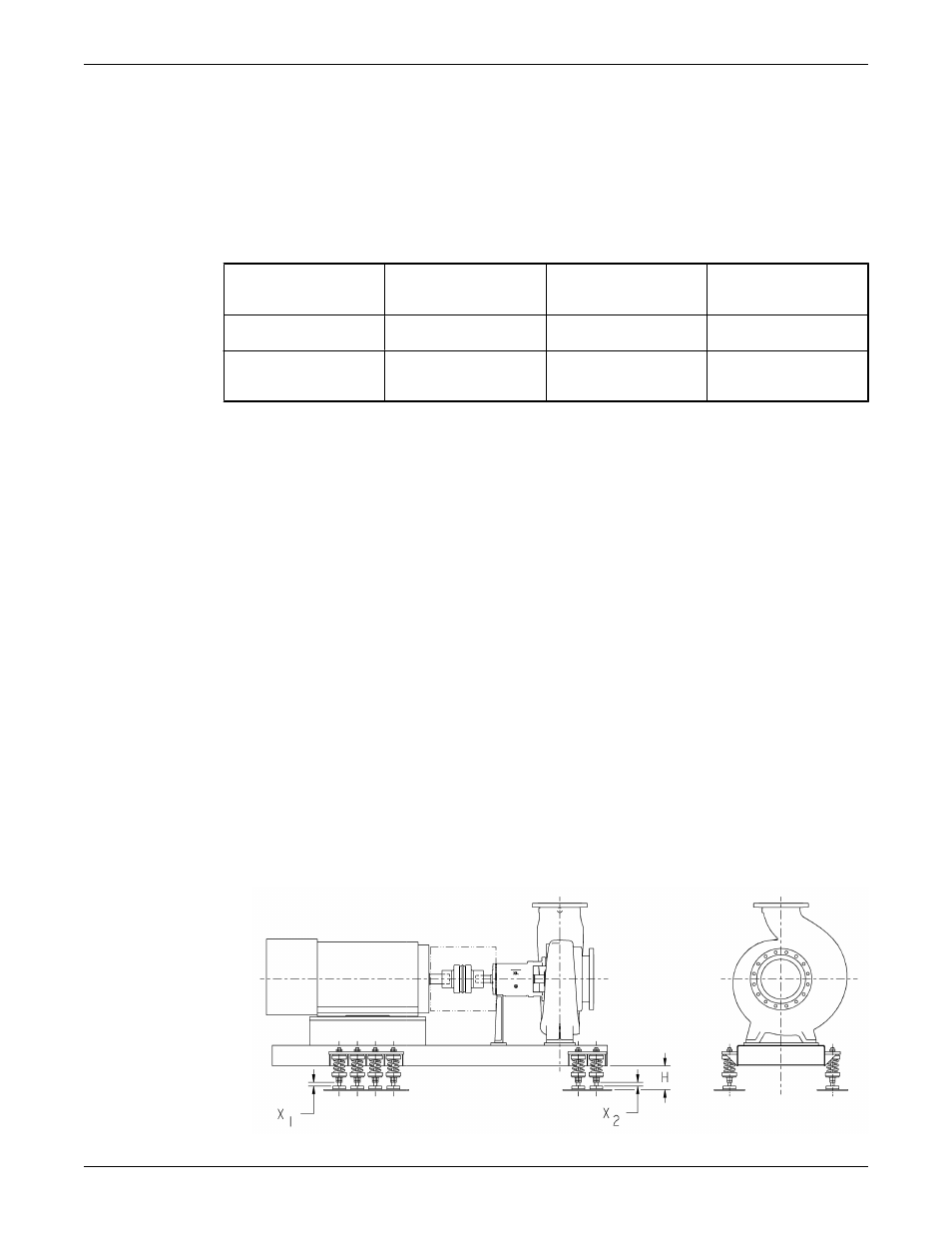

i) Установите нижние регулировочные гайки на штифт на высоту (X1 и X2), указанные в

утвержденном компоновочном чертеже.
Отрегулируйте расстояние, перемещая гайку и контргайку вверх или вниз.

Установка (продолжение)

28

Models 3180, 3181, 3185, and 3186 Руководство по установке, эксплуатации и техническому обслуживанию
