1
2
3
4
5
6
7

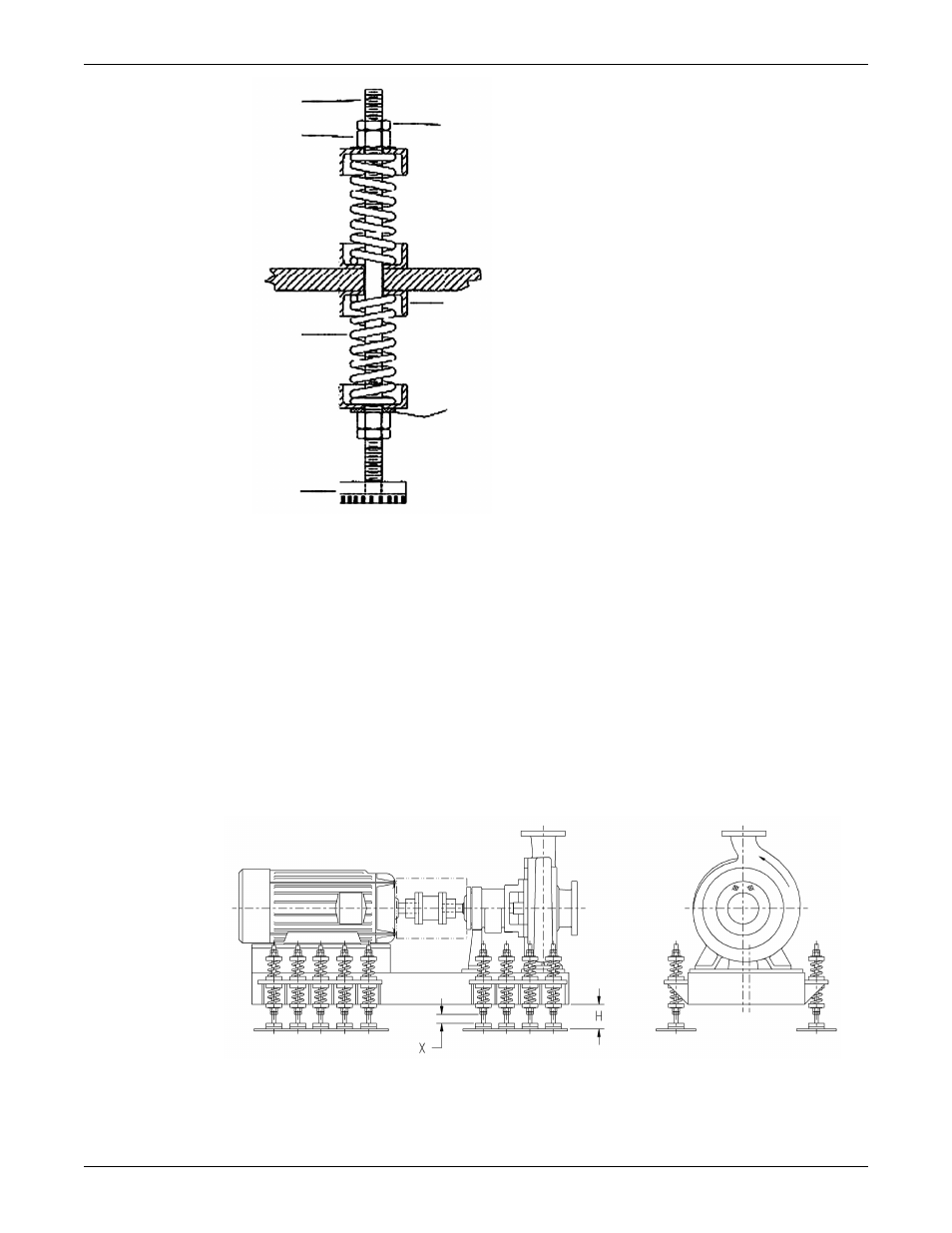

1.
Шестигранная контргайка
2.
Ведомый механизм
3.
Плоская шайба
4.
Опорная пята
5.
Пружина
6.
Шестигранная гайка
7.
Резьбовая шпилька
3. Повторите операцию 2 для каждой пружинной стойки.
4. Опустите опорную плиту так, чтобы пружинные узлы попали на вибропоглощающие основания.
5. Выровняйте опорную плиту и выполните окончательную настройку высоты:
a) Ослабьте верхние контргайки и гайки.
b) Настройте высоту и уровень опорной плиты путем перемещения нижних регулировочных
гаек.
c) После выравнивания опорной плиты затяните верхние гайки так, чтобы верхние пружины
были прижаты к ведомым механизмам.
6. Затяните нижние и верхние контргайки на каждом пружинном узле.
Установка (продолжение)
