Проверяемые показатели Пояснение/комментарий Отметка о
выполнен
ии
При использовании в работе
насоса жидкостей высокой
температуры необходимо
надлежащим образом
установить соединения и
компенсаторы расширения
петлевого типа.
Это позволяет предотвратить нарушения соосности
по причине линейного расширения трубопроводов.

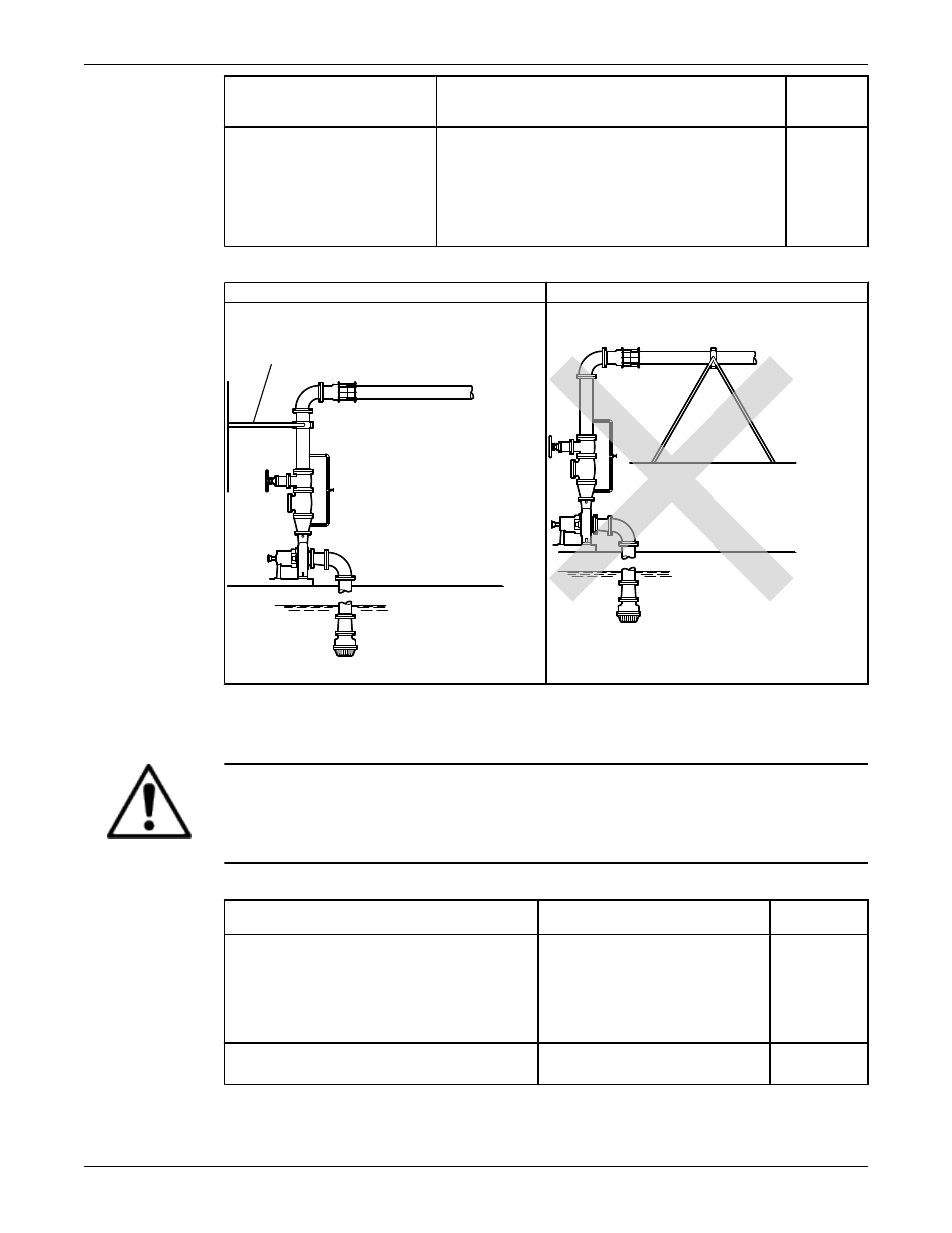

Пример: установка для расширения
Правильно Неправильно
На данной иллюстрации приведен пример
правильной установки для расширения:
1
1. Петлевой компенсатор расширения/патрубок
На данной иллюстрации приведен пример
неправильной установки для расширения:
Контрольный список для проверки всасывающего трубопровода
Ссылка на график производительности
ОСТОРОЖНО:
Регулируйте производительность с помощью регулирующего клапана нагнетательной линии.
Управлять расходом со стороны всасывания запрещено. Это может привести к снижению
производительности, непредвиденному перегреву и повреждению оборудования.
Проверка всасывающего трубопровода
Проверяемые показатели Пояснение/комментарий Отметка о
выполнении
Расстояние между приемным фланцем насоса и
ближайшим местом разрушения потока
(колено трубы, клапан, фильтр или
компенсирующий стык) должно составлять не
менее пятикратного диаметра трубы.
Это позволяет минимизировать
риск кавитации во всасывающем
трубопроводе насоса по причине
турбулентности.
Соответствующие иллюстрации
приведены в разделе "Примеры".
Колена не должны быть согнуты под острым
углом.
Соответствующие иллюстрации
приведены в разделе "Примеры".
Установка (продолжение)
Models 3180, 3181, 3185, and 3186 Руководство по установке, эксплуатации и техническому обслуживанию 39
