ПРИМЕЧАНИЕ: Для обеспечения надлежащего горизонтального выравнивания удаляйте
всю грязь с монтажных площадок. Несоблюдение этого правила может привести к
повреждению оборудования или снижению производительности.
5. Выровняйте опорную плиту в продольном и поперечном направлениях путем добавления или
извлечения регулировочных шайб или же путем перемещения клиньев.
Допуски при выравнивании:
o В продольном направлении максимальный перепад высот составляет 0,125 дюйма (3,2 мм)
по всей длине.
o В поперечном направлении максимальный перепад высот составляет 0,59 дюйма (1,5 мм)
по всей длине.
При снятии показаний можно использовать диаграмму выравнивания опорной плиты.
6. Вручную затяните гайки фундамента.
Установка опорной плиты с помощью винтовых домкратов
Необходимые инструменты:
• Антикоррозионный / противозадирный компаунд
• Винтовые домкраты
• Прутковая заготовка
• Два ватерпаса
• Технологическая карта выравнивания опорной плиты
Данная процедура применима к опорной плите из сварной стали и опорной плите с выдающимся
основанием.
1. Обработайте винтовые домкраты антикоррозионным / противозадирным компаундом.
Смазка облегчает извлечение домкратов после цементирования.
2. Осторожно опустите опорную плиту на болты фундамента и выполните указанные ниже
действия:
a) Отрежьте пластины от прутковой заготовки и закруглите кромки пластин для снижения
концентрации напряжения.
b) Установите пластины между винтовыми домкратами и поверхностью фундамента.
c) С помощью четырех винтовых домкратов расположенных в углах, поднимите опорную
плиту над фундаментом.
Расстояние между опорной плитой и поверхностью фундамента должно находиться в
диапазоне 0,75 дюйма (19 мм) и 1,50 дюйма. (38 мм).
d) Центральные винтовые домкраты на данном этапе не должны соприкасаться с
поверхностью фундамента.

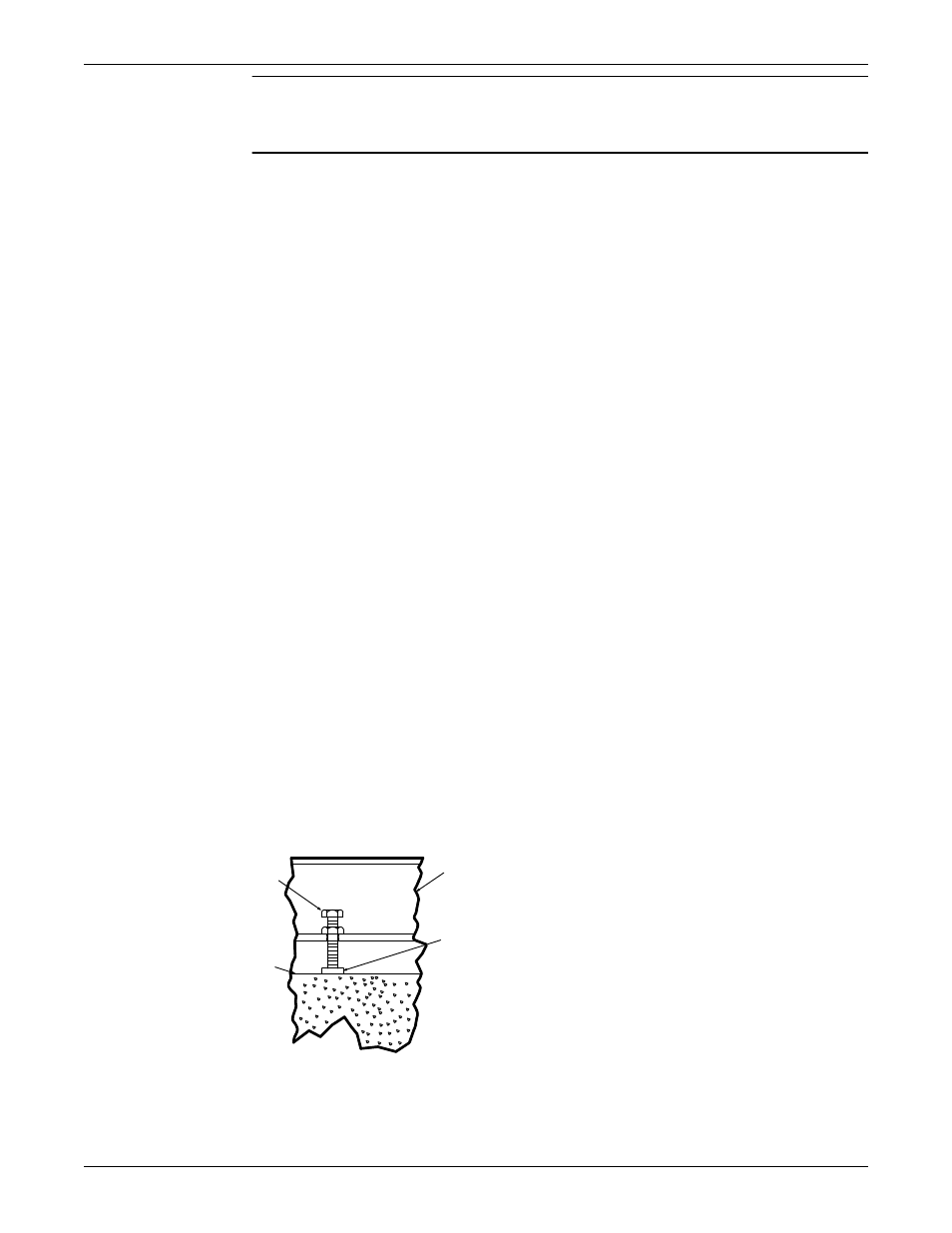

1
2
3
4
1.
Винтовой домкрат
2.
Опорная плита
3.
Фундамент
4.
Плита
Установка (продолжение)
