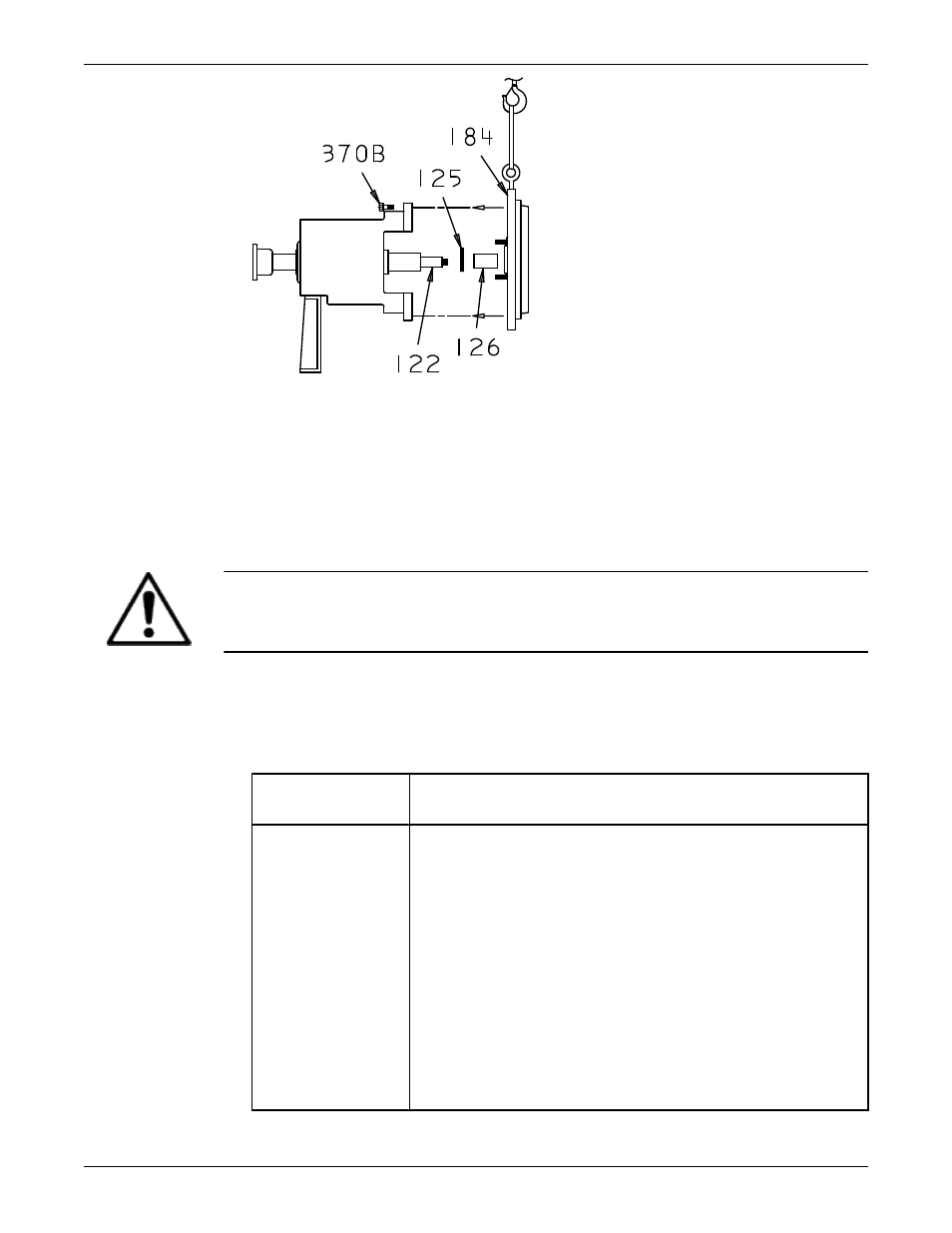

3. Сдвиньте втулку дросселя (125) к обратной части втулки вала.
4. Установите крышку набивочной камеры (184) и болты с шестигранными головками (370B) на
стойку подшипников (228).
При необходимости используйте болты с проушиной, скобы и стропы.
5. После установки рабочего колеса и регулировки зазора установите и отрегулируйте набивку.
Если используется уплотнение переходной конструкции, то его установку необходимо
производить в соответствии с инструкциями производителя и сборочными чертежами.
Установка подвижного уплотнения
ПРЕДУПРЕЖДЕНИЕ:
Не следует использовать набивку с содержанием асбеста, поскольку это может привести к
производственным травмам.
Настоящая процедура относится только к насосам 3180 и 3185.
1. Обильно нанесите состав для предотвращения заедания, например Loctite Nickel Anti-seize на
втулку вала (126) отверстие и вал (122).
2. Установите втулку на вал.
3. В зависимости от типа подвижного уплотнения, выполняйте следующие процедуры:
Если используемое
подвижное
уплотнение...
То...
Разделительная
диафрагма
1. Поместите кольцевое уплотнение в проточку по внутреннему
диаметру ведомого механизма (385) и сдвиньте узел к задней
части муфты.
2. Поместите пластину сальника над ведомым механизмом (385) и
сдвиньте диафрагму (146) по муфте к лицевой поверхности
посадочного места.
3. Установите четыре болта сальника (353) в крышку набивочной
камеры (184).
4. При необходимости используйте рым болты, ремни и стропы.
5. Установите крышку на стойку подшипника (228) с помощью
восьми болтов с шестигранной головкой (370B).
6. Закрепите кольцевое уплотнение (412U) на втулке вала.
7. Установите отражатель (262) прижав его к втулке, и убедитесь, что
кольцевое уплотнение находится в проточке.
