После установки рабочего колеса зазор приблизительно составит:
o 0,25 дюйма (6,35 мм) для стоек типа S и M
o 0,38 дюйма (9,65 мм) для стоек типа L и XL
1
1.

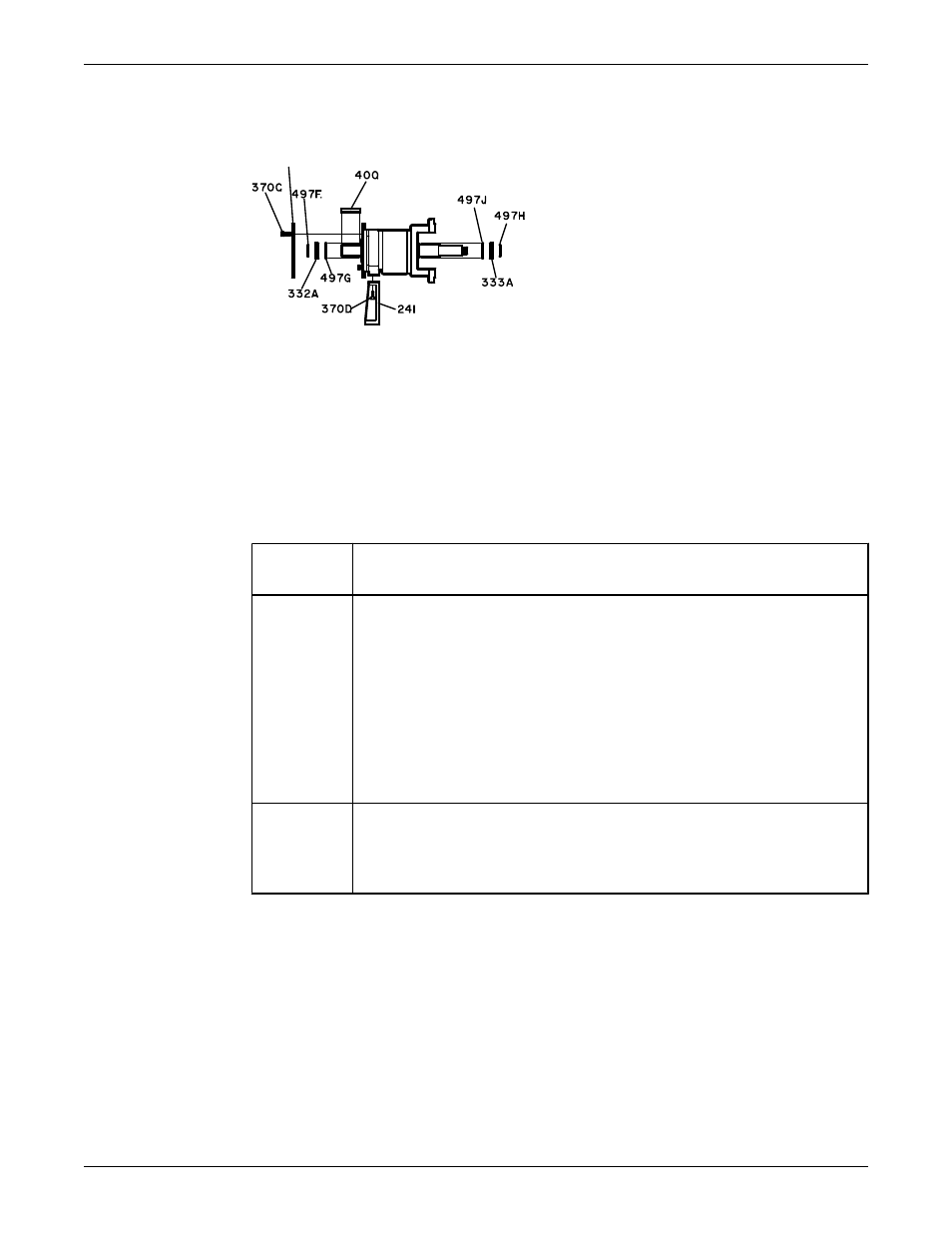

Концевой диск кожуха муфты
9. Смажьте торцевое уплотнение лабиринтового уплотнения.
10. Установите узел уплотнения в стойку подшипника так, чтобы поясок был расположен
напротив стойки подшипника.
11. Установите на стойку подшипника следующие детали:
o Пробка отверстия для наполнения маслом (408H)
o Шпонка вала
o Втулка муфты
o Опора стойки (241)
12. В зависимости от системы смазки (консистентная смазка или маслянная)
Если система
смазки на
основе...
То...
маслянной
смазки
1. Установите четыре пробки (408C), как показано сос стороны муфты:
o Одну с левой стороны стойки (228)
o Две с правой стороны муфты
o Одну со стороны набивочной камеры, в верхней части стойки (228)
2. Установите смотровое стекло уровня смазки (319) с правой стороны
стойки (228).
3. При установке смотрового стекла масленки (251), его необходимо
устанавливать с левой стороны рамы (если смотреть со стороны муфты).
Ознакомьтесь с отдельными инструкциями по установке смотрового
стекла масленки.
Смазка
1. Установите две пресс-масленки (193C), как показано со стороны муфты:
o Одну с левой стороны стойки (228)
o Одну со стороны набивочной камеры, в верхней части стойки
2. Установите две пробки (408C и 408D) с правой стороны рамы (228).
Техническое обслуживание (продолжение)
