Регулировочные шайбы

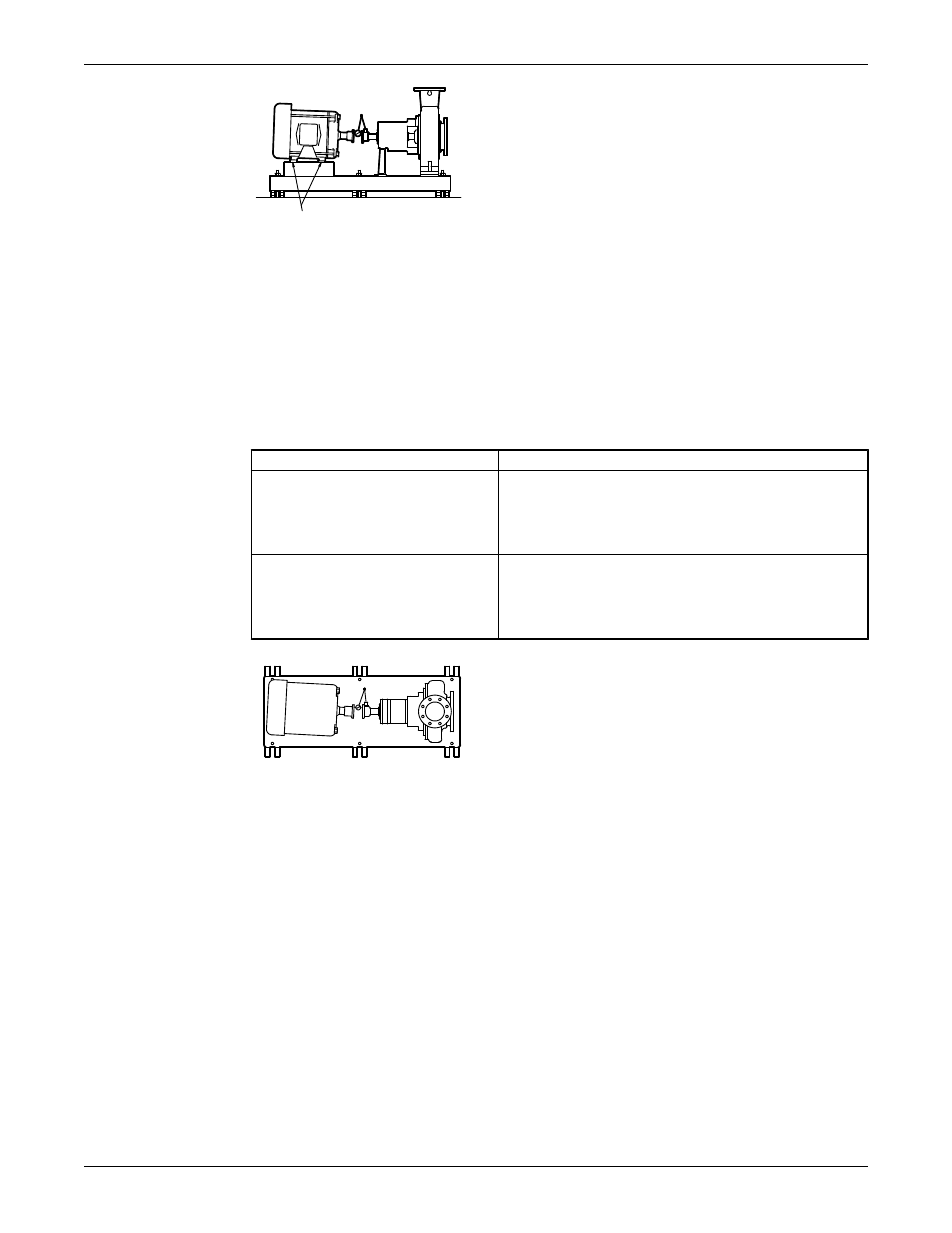

Рис. 9: Неправильная вертикальная соосность (вид сбоку)
4. Выполняйте приведенные выше действия до тех пор, пока не будут достигнуты допустимые
значения.
Регулировка угловой соосности для горизонтальной коррекции
1. Обнулите индикатор угловой соосности (А) в точке полумуфты привода (Y), на 90° отстоящей
влево от верхнего центрального положения («на 9 часов»).
2. Поверните индикатор через верхнее центральное положение вправо на 180° от исходного
положения («на 3 часа»).
3. Запишите показание индикатора.
Если показания индикатора... То...
Отрицательный Половины муфты находятся справа дальше друг от
друга, чем слева. Выполните один из следующих шагов:
o Сместите торец вала привода влево.
o Сместите противоположный конец вправо.
Положительный Половины муфты находятся справа ближе друг к другу,
чем слева. Выполните один из следующих шагов:
o Сместите торец вала привода вправо.
o Сместите противоположный торец влево.
Y X
Рис. 10: Неправильная горизонтальная соосность (вид сверху)
4. Выполняйте приведенные выше действия до тех пор, пока не будут достигнуты допустимые
значения.
Регулировка параллельной соосности для вертикальной коррекции
Перед выполнение данной процедуры убедитесь в правильной настройке циферблатных
индикаторов.
Поперечная соосность блока достигнута, если отклонение параллельного (Р) индикатора не
превышает 0,002 дюйма (0,05) мм при измерении в четырех точках, находящихся под углом 90°,
при рабочей температуре.
1. Обнулите индикатор соосности в верхнем центральном положении («на 12 часов») полумуфты
привода.
2. Поверните индикатор в нижнее центральное положение («на 6 часов»).
3. Запишите показание индикатора.
