Инструкция по эксплуатации Goulds Pumps 3180-86 - IOM
Страница 95
Если используемое
подвижное
уплотнение...
То...
Набивочная камера

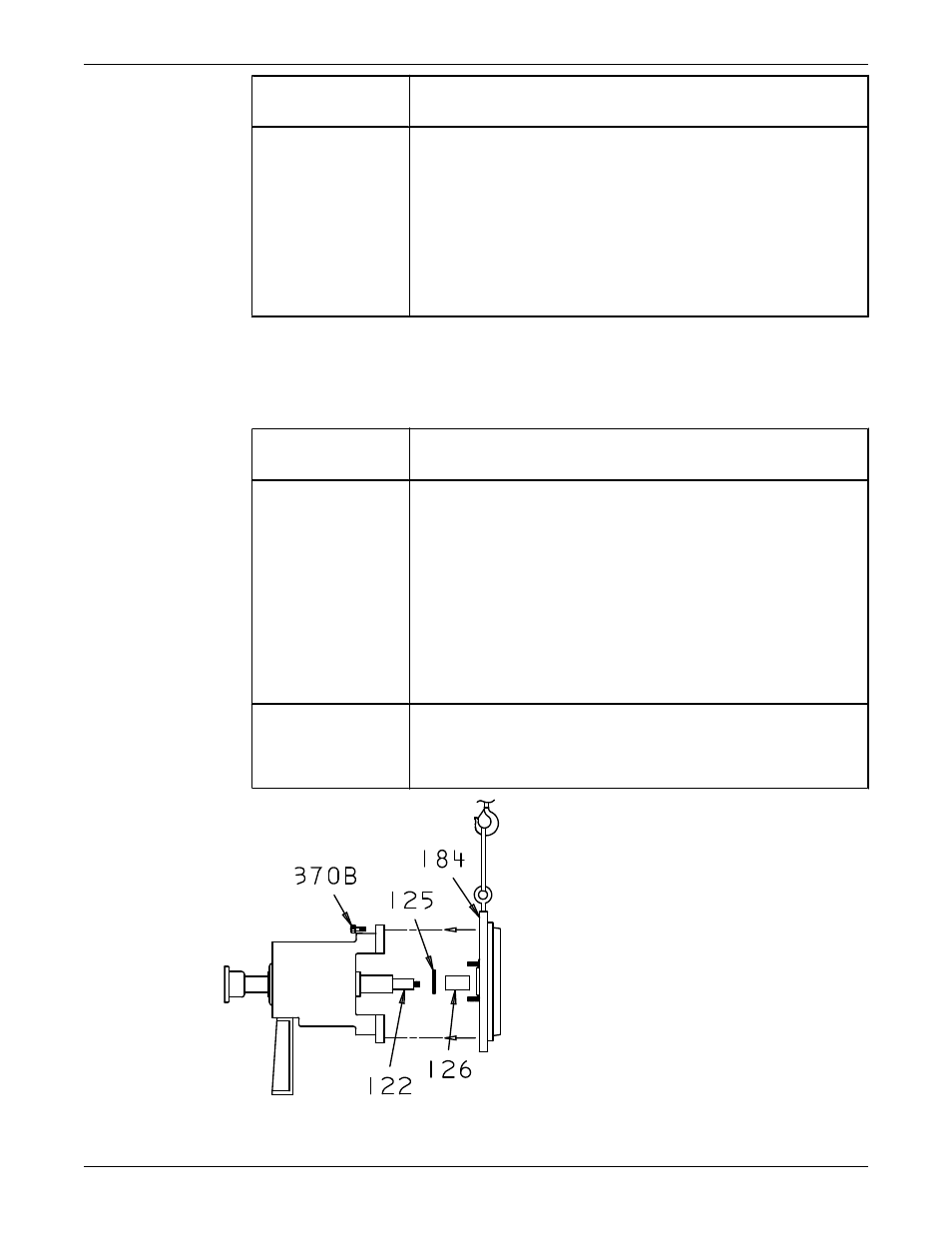

1. Сдвиньте втулку дросселя (125) к задней части муфты.
2. Установите два болта сальника (353) в крышку набивочной
камеры (184).
3. Установите крышку на стойку подшипника (228) с помощью
восьми болтов с шестигранной головкой (370B).
4. При необходимости используйте рым болты, ремни и стропы.
5. Закрепите кольцевое уплотнение отражателя (412U) на втулке
вала и установите отражатель (262) вплотную к втулке.
6. Убедитесь, что кольцевое уплотнение находится в проточке.
4. Удерживая отражатель и втулку прижатыми к пояску вала, отрегулируйте вращающуюся часть
так, чтобы зазор между отражателем и крышкой составлял около 0,015 дюйма (0,4 mm).
5. Закрепите прокладку (264) на задней крышке(444).
6. Установите заднюю крышку на кожух и затяните гайки (357J) на шпильках задней крышки (265A).
7. В зависимости от типа уплотнения, выполняйте следующие процедуры:
Если используемое
подвижное
уплотнение...
То...
Разделительная
диафрагма
1. Сдвиньте диафрагму (146) с болтов сальника (353) и после этого
отведите вверх от поверхности набивочной камеры.
2. Сдвиньте пластину сальника (107) с болтов сальника (353) и
после этого отведите вверх от дифрагмы (146).
3. Наживите поджимные гайки сальника (355) и равномерно
затяните в крестообразной последовательности.
4. Установите рабочее колесо и отрегулируйте зазор в соответствии
указаниями, приведенными в главе «Ввод в эксплуатацию, запуск,
эксплуатация и останов»
5. Сдвиньте ведомый механизм (385) до сальника (107) так, чтобы
ступенька на уплотнении совпадала с поверхностью сальника.
Набивочная камера
1. Установите рабочее колесо и отрегулируйте зазор в соответствии
указаниями, приведенными в главе «Ввод в эксплуатацию, запуск,
эксплуатация и останов».
2. Установите и отрегулируйте набивку.
Техническое обслуживание (продолжение)
Models 3180, 3181, 3185, and 3186 Руководство по установке, эксплуатации и техническому обслуживанию
93
