4. Попробуйте провернуть вал, чтобы убедиться, что рабочее колесо касается щеки или

компенсационного кольца.

5. С помощью комплекта щупов измерьте и запишите величину зазора между корпусом

подшипника и стойкой.

6. Закрутите обратно стопорный болт (370C) на один оборот.
7. Выберите щупы требуемой толщины из набора и с помощью регулировочных болтов (371A)

начните постепенно отводить корпус от стойки до тех пор, пока не будет достигнут требуемый
зазор.
При выполнении данной регулировки равномерно, по одному обороту, затягивайте
регулировочные болты (371A).

8. Удерживая показания индикатора на соответствующем значении, равномерно затяните

стопорные болты (370С), а затем регулировочные болты (371А).

9. Убедитесь, что вал проворачивается свободно.
10. Установите защитный кожух муфты.
11. Убедитесь, что лабиринтные уплотнения упорного (332A) и радиального (333A) подшипников

правильно расположены в корпусе.

Соединение насоса и привода

ПРЕДУПРЕЖДЕНИЕ:
Перед выполнением работ по установке или техническому обслуживанию НЕОБХОДИМО
отключить подачу электрической энергии на привод. Если подача электрической энергии на
привод не будет отключена, это может привести к тяжелым производственным травмам.

Используемые в условиях с классификацией ATEX соединительные муфты должны быть
надлежащим образом сертифицированы. При смазывании и установке муфты следуйте
инструкциями ее производителя.

1

2

1.

Защитный кожух муфты

2.

Муфта

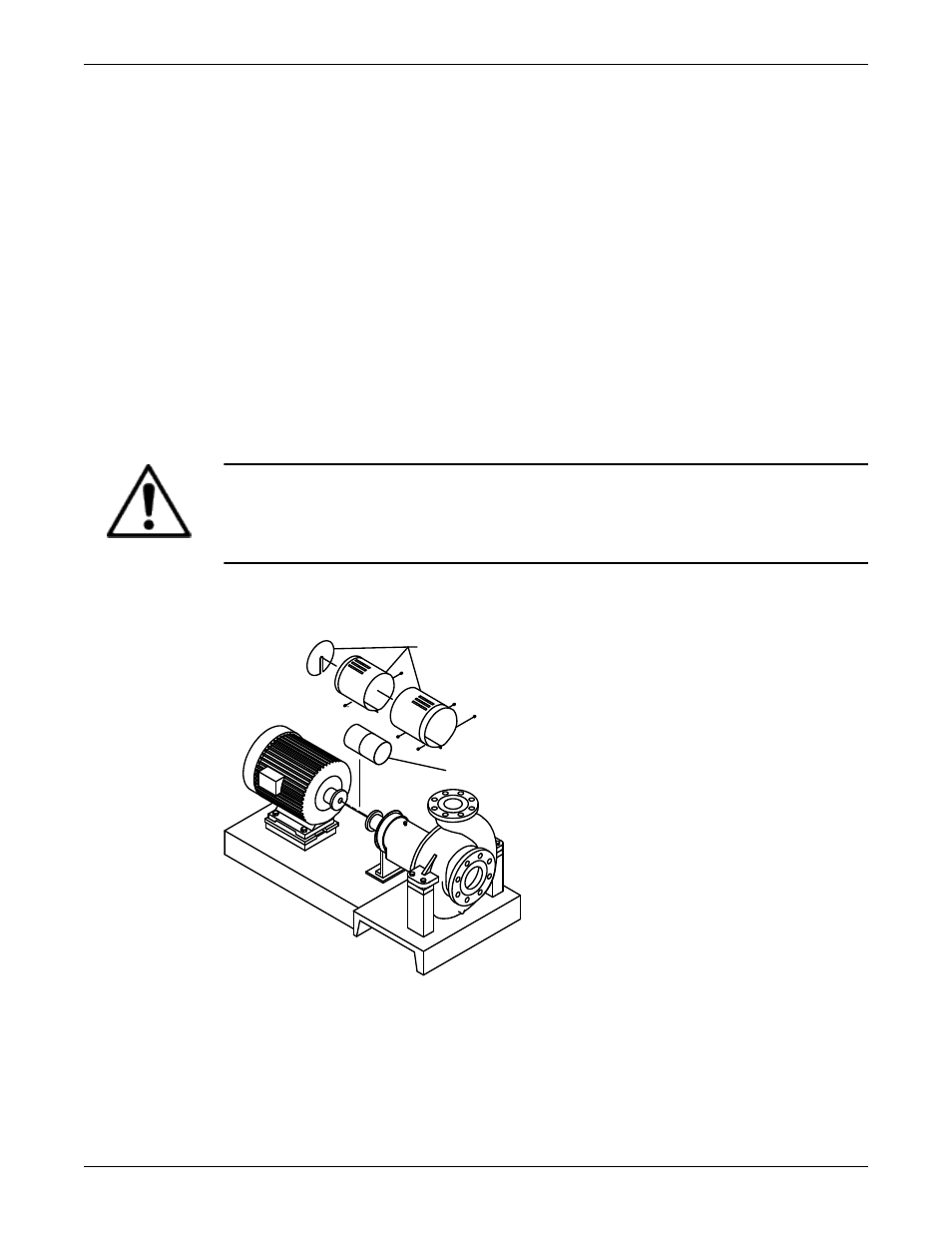

Рис. 13: Монтаж защитного кожуха муфты

Ввод в эксплуатацию, запуск, эксплуатация и останов (продолжение)

Models 3180, 3181, 3185, and 3186 Руководство по установке, эксплуатации и техническому обслуживанию

49
