9. Отсоедините пружинную шайбу упорного подшипника (382) от контргайки (136) и снимите
обе детали с вала.

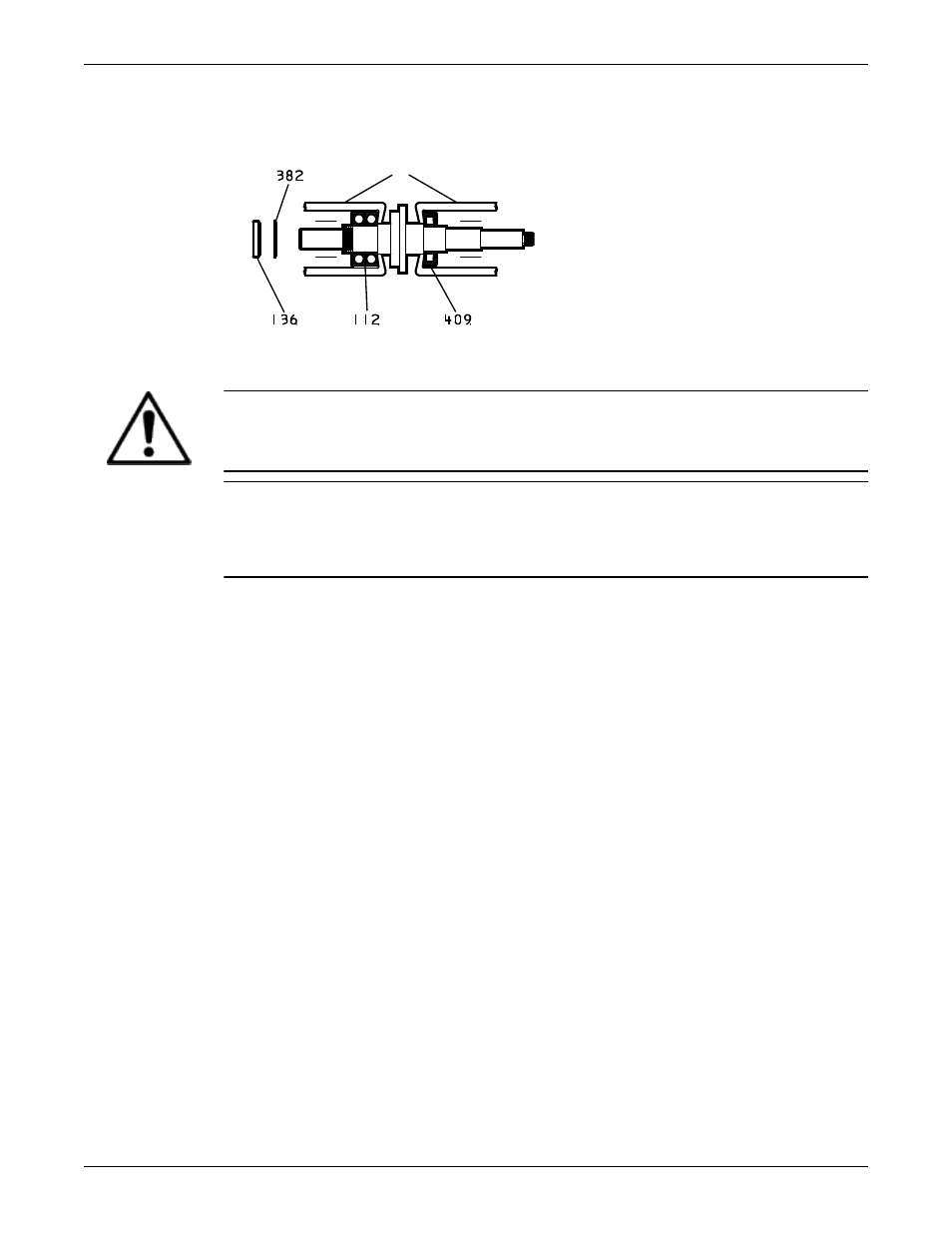

10. Снимите подшипники (112 и 409) с вала с помощью подходящего съемника, который касается
только внутренней части подшипника.
1
1. Съемник для подшипника.
Разборка опорной плиты на пружинных стойках (второго поколения)
ПРЕДУПРЕЖДЕНИЕ:
Пружины могут сохранять энергию, которая может придать деталям высокую скорость. Перед
началом любых работ, убедитесь, что все пружины закреплены и не могут распрямляться.
ПРИМЕЧАНИЕ: Подпружиненная опорная плита предназначена только для перенесения
нагрузок вследствие термического расширения трубопроводов. Необходимо обеспечить отдельные
опоры для всасывающего и нагнетательного трубопроводов. Несоблюдение этого правила может
привести к повреждению оборудования.
1. Для снятия пружин необходимо снять с опорной плиты насос и двигатель.
2. Убедитесь, что все пружины закреплены и не могут распрямляться.
3. Поднимите опорную плиту и закрепите ее так, чтобы крепежные кронштейны пружинных
узлов были приблизительно на 16 дюймов (406 мм) выше фундамента/пола.
4. Открутите верхнюю контргайку с каждого штифта.
5. Осторожно откручивайте верхнюю гайку так, чтобы пружина медленно распрямлялась, до тех
пор, пока пружина полностю не распрямится между ведомыми механизмами.
Оставьте верхнюю гайку на шпильке.
6. Открутите и извлеките шпильки из опорной пяты.
7. Открутите и снимите нижнюю контргайку с каждой шпильки.
8. Снимите нижние гайки и нижние ведомые механизмы.
9. Снимите пружины.
10. Снимите верхние ведомые механизмы.
11. Проверьте шпильки, пружины, ведомые механизмы и гайки на наличие износа, повреждений
или коррозии.
При необходимости замените.
12. Выполните осмотр опорных пят Lubrite на предмет чрезмерного износа.
При необходимости замените.
Техническое обслуживание (продолжение)
Models 3180, 3181, 3185, and 3186 Руководство по установке, эксплуатации и техническому обслуживанию 83
