ОСТОРОЖНО:
Во избежание повреждений крыльчатки используйте точки опоры для рычагов под лопастями
крыльчатки.
В насосе используется рабочее колесо одного из перечисленных типов. Выберите процедуру
демонтажа, соответствующую рабочему колесу, установленному в насосе:
• Рабочее колесо открытого типа
• Рабочее колесо закрытого типа
• Shearpeller
™
Демонтаж рабочего колеса открытого типа
1. Закрепите на верстаке задний съемный блок.
2. Зажмите вал для предотвращения поворота (122).

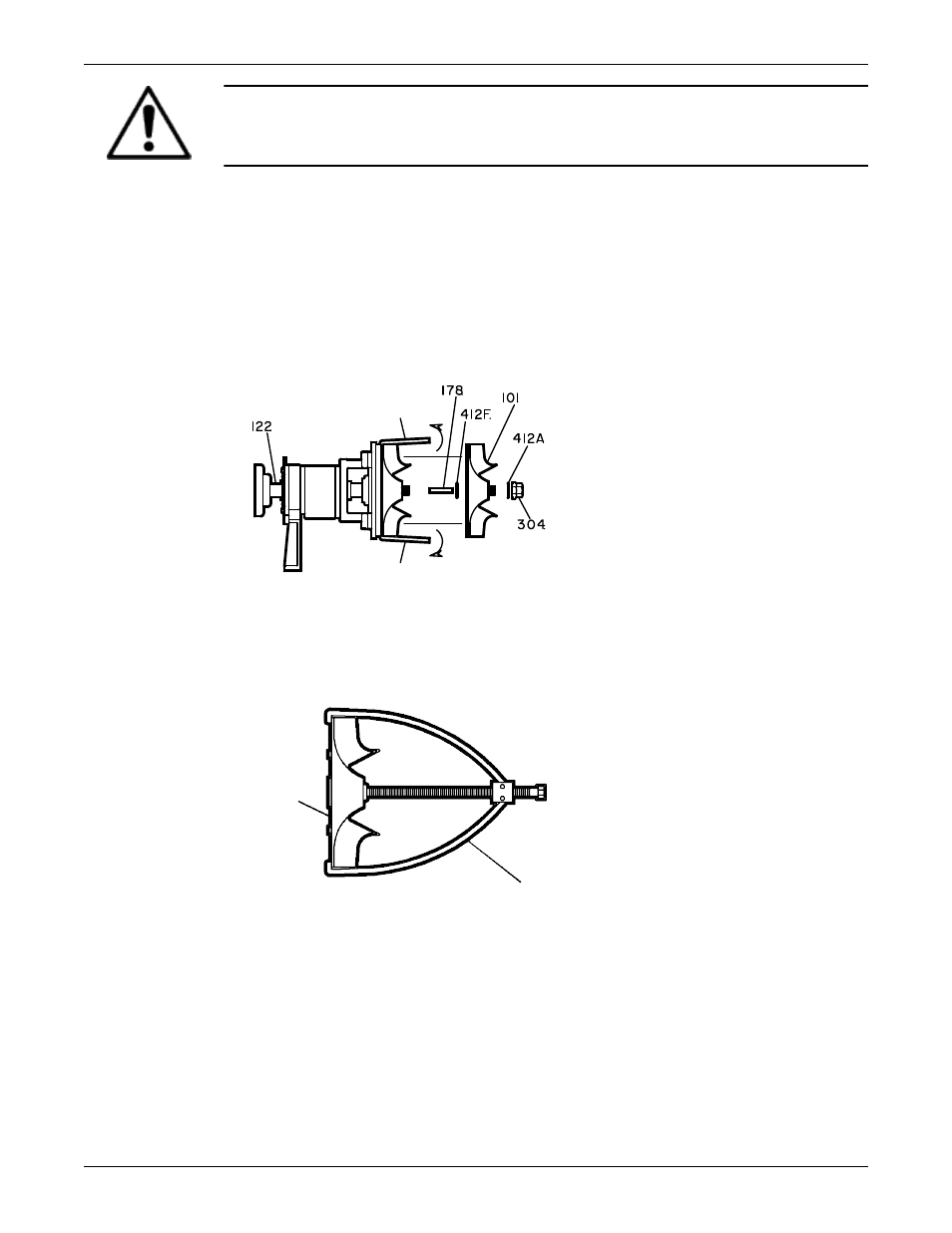

3. Снимите гайку крыльчатки (304) и кольцевую прокладку (412A).
1
2
1.
Монтировка (над)
2.
Монтировка (под)
4. С помощью двух монтировок, расположенных с противоположных сторон, снимите рабочее
колесо с вала. Монтировки необходимо располагать между крышкой и рабочим колесом.
Кроме того, можно использовать съемник крыльчатки.
101
1
1.
Съемник крыльчатки
Демонтаж рабочего колеса закрытого типа
1. Закрепите на верстаке задний съемный блок.
2. Зажмите вал для предотвращения поворота (122).
3. Снимите гайку крыльчатка (304) и кольцевую прокладку (412A).
