Разборка стойки подшипника – Инструкция по эксплуатации Goulds Pumps 3180-86 - IOM
Страница 84
1
1.
Съемник для втулки

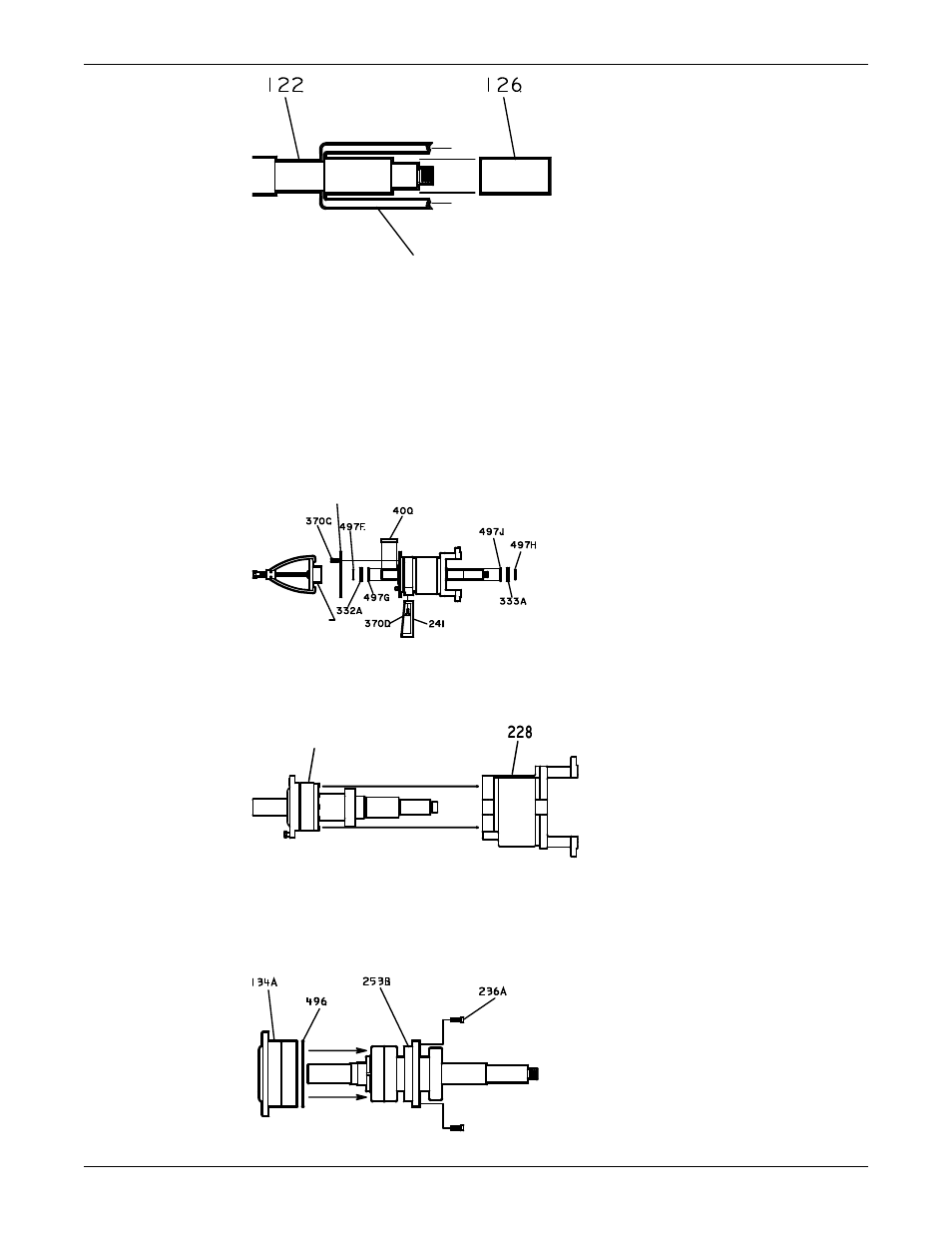

Разборка стойки подшипника
1. Зажмите стойку вместе с подшипником в тисках.
2. Снимите соединительную муфту с вала. Для этого ослабьте регулировочный винт (если есть) и
используйте съемник.
3. Снимите шпонку муфты (400).
4. Снимите торцевую пластину кожуха муфты путем снятия регулировочных винтов корпуса
подшипника (370C).
5. С каждой стороны стойки снимите лабиринтовые уплотнения (332A и 333A).
1
2
1.
Концевой диск кожуха муфты
2.
Ступица муфты
6. Выньте вращающуюся часть из стойки (228).
Для упрощения снятия простучите киянкой торец вала со стороны рабочего колеса.
1
1.
Вращающийся узел.
Торцевая крышка радиального подшипника(109А) установлена на заводе и не требует снятия.
7. Снимите стопорное кольцо упорного подшипника (253B) путем снятия винтов с головкой под
шестигранник (236A)
8. Сдвиньте корпус упорного подшипника (134А) с упорного подшипника.
Техническое обслуживание (продолжение)
82
Models 3180, 3181, 3185, and 3186 Руководство по установке, эксплуатации и техническому обслуживанию
