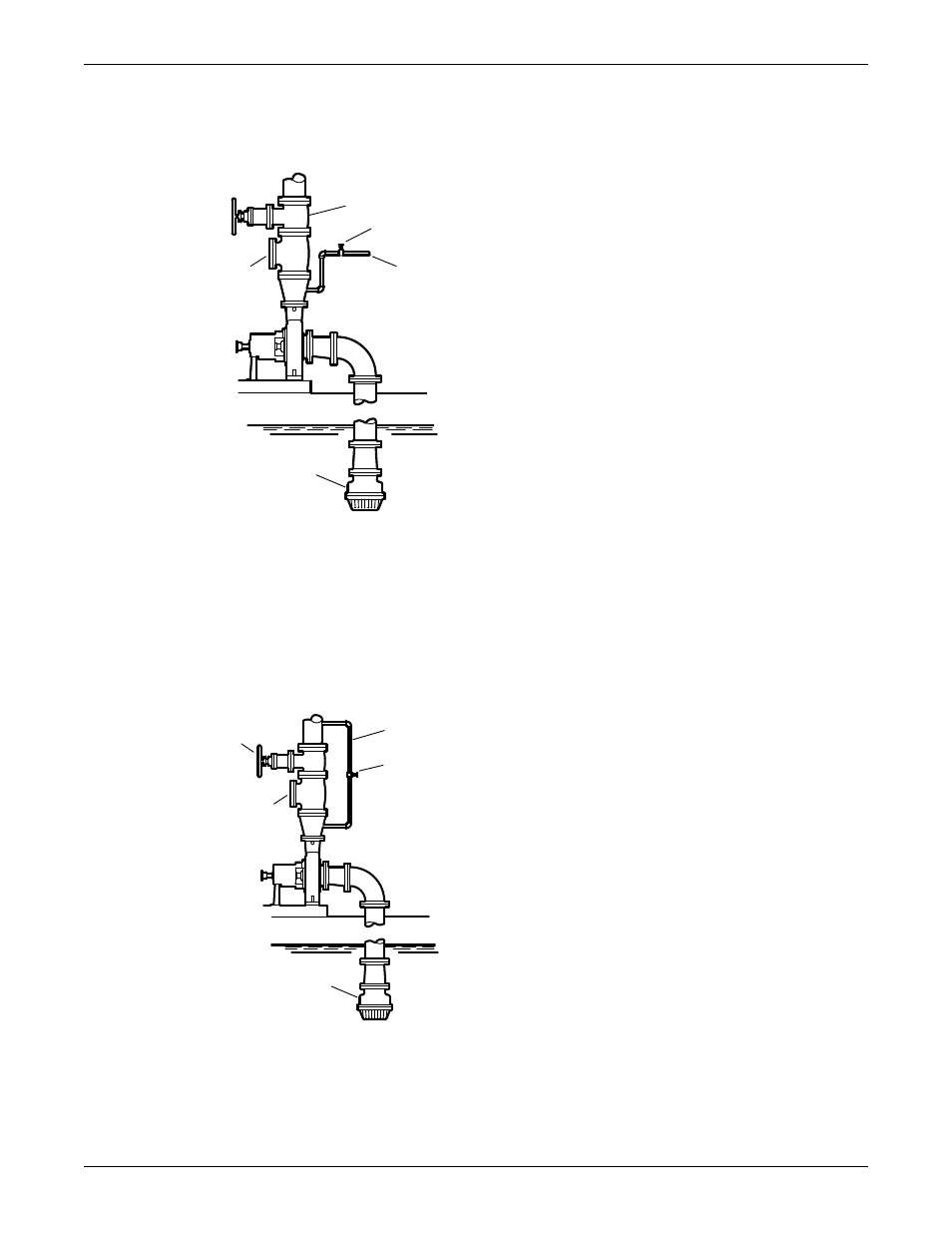

На рисунке приведен пример заливки насоса из внешнего источника с помощью клапана в нижнем
конце трубы:

1

2

3

4

5

1.

Запорный клапан нагнетательной линии

2.

Отсечной клапан

3.

Из внешнего источника

4.

Клапан в нижнем конце трубы

5.

Обратный клапан

На рисунке приведен пример заливки насоса с помощью клапана в нижнем конце трубы с
использованием обводной линии вокруг обратного клапана:

1

2

3

4

5

1.

Обводная линия

2.

Отсечной клапан

3.

Клапан в нижнем конце трубы

4.

Обратный клапан

5.

Запорный клапан нагнетательной линии

Ввод в эксплуатацию, запуск, эксплуатация и останов (продолжение)

60

Models 3180, 3181, 3185, and 3186 Руководство по установке, эксплуатации и техническому обслуживанию
