Проверяемые показатели
Пояснение/комментарий
Отметка о
выполнении
Запрещено регулировать расход насоса с
помощью запорного клапана.
Дросселирование может привести к
возникновению следующих проблем:
• Утечка заливки
• Перегрев
• Повреждение насоса
• Прекращение действия гарантии
Во всасывающем трубопроводе не
должно быть воздушных пробок.
Это позволяет предотвратить образование
воздушных пробок и кавитации на
всасывающей линии насоса.
Трубопровод должен быть проложен
параллельно полу или плавно
спускаться вниз от источника подачи
жидкости.
—
Всасывающий трубопровод не должен
выдаваться ниже приемного фланца
насоса.
—
Всасывающий трубопровод должен
быть погружен в источник подачи
жидкости на нужную глубину.
Это позволяет предотвратить попадание
воздуха в трубопровод при всасывающем
завихрении.

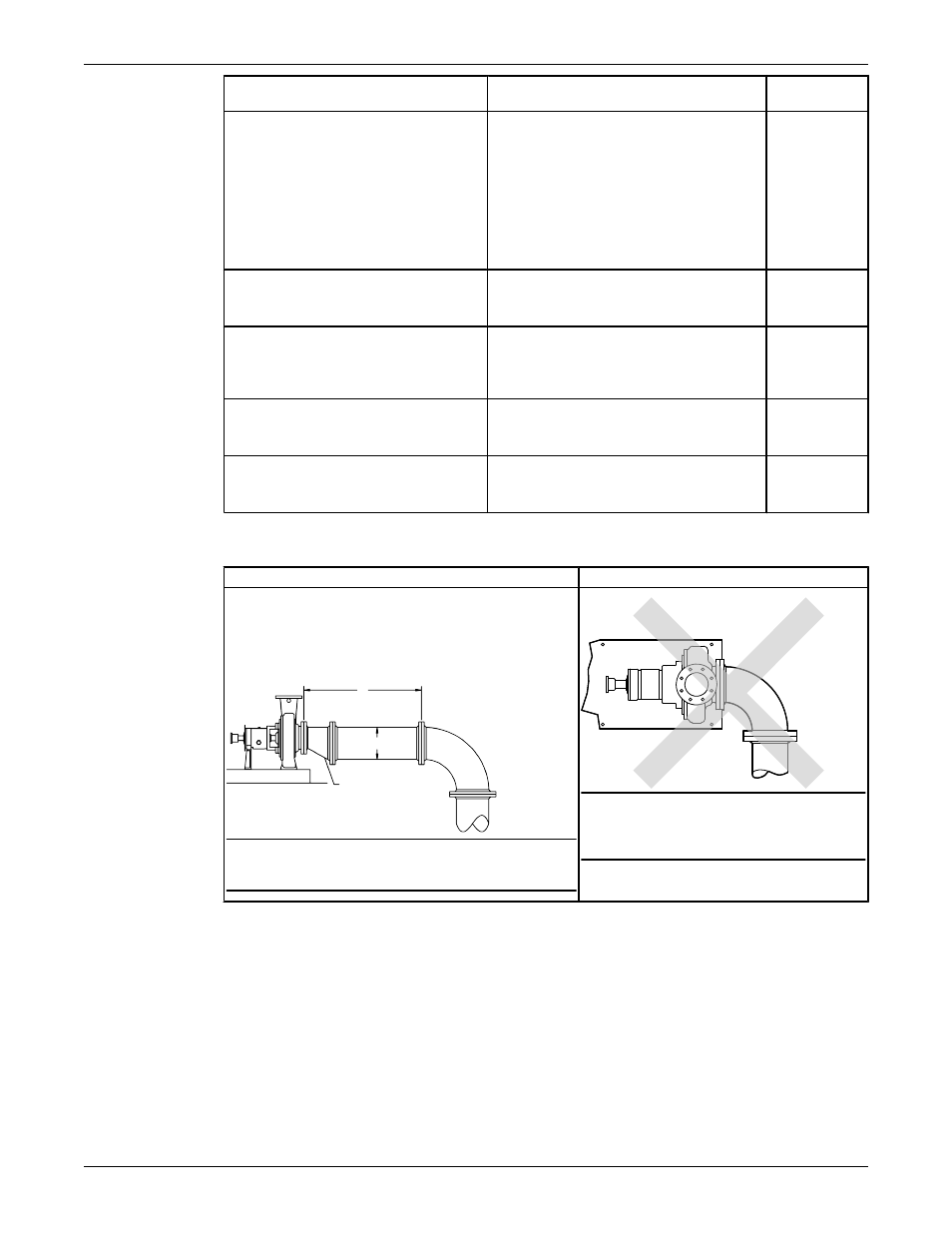

Пример: колено трубы (или другое место разрушения потока) расположено близко к отверстию всасывания
насоса
Правильно
Неправильно
Расстояние между приемным фланцем насоса и
ближайшим местом разрушения потока (колено
трубы, клапан, фильтр или компенсирующий стык)
должно составлять не менее пятикратного диаметра
трубы.
1
2
D
ПРИМЕЧАНИЕ: На данной иллюстрации
приведен пример правильной установки колена трубы.
ПРИМЕЧАНИЕ: На данной
иллюстрации приведен пример
неправильной установки колена трубы.
Установка (продолжение)
