Подключение к пользовательскому
порту
Соедините клеммы с винтовым креплением RxD, GND и TxD
пользовательского порта и последовательный порт ПК
соответствующим кабелем; см. Рис. 52 ниже.
Табл. 13 Параметры последовательной связи для
пользовательского порта по умолчанию
Параметр
Значение
Боды
4800
Четность
Чет
Биты данных
7
Стоповые биты
1
Управление потоком
Отсутствует
0506-033

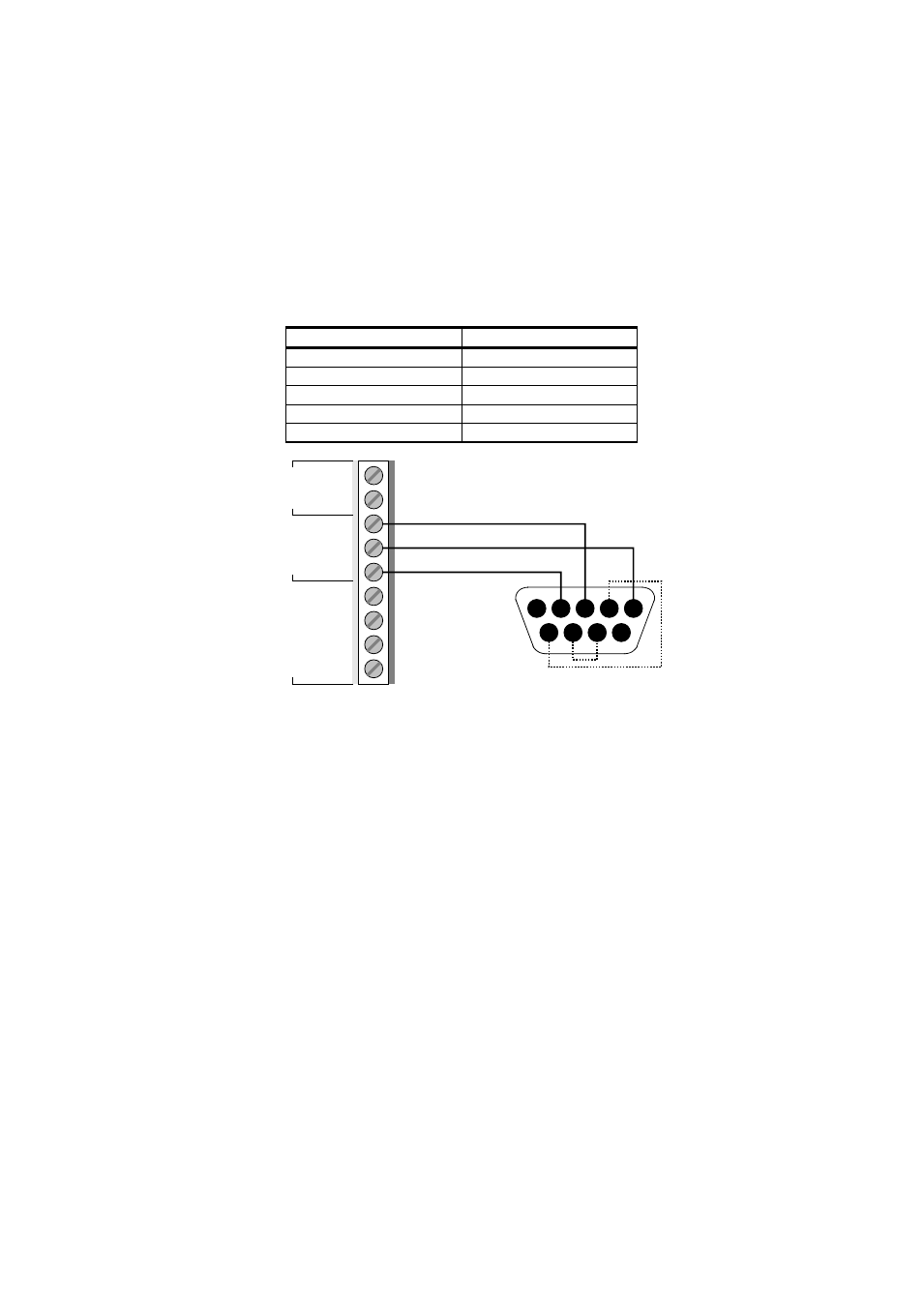

Рис. 52
Пример соединения последовательного порта ПК
и пользовательского порта
Подключение к контактам 4, 6, 7 и 8 последовательного порта ПК
необходимо только при использовании программного обеспечения,
требующего аппаратного подтверждения.
Режимы работы пользовательского порта
При включении питания термогигрометр ведет себя
в соответствии с настроенным режимом работы:
-
В режиме STOP термогигрометр выдает версию программного
обеспечения и командную строку (если включен режим вывода
команд на экран).
-
В режиме RUN немедленно начинается вывод данных измерений.
-
В режиме SEND печатается одно сообщение об измерении
и отображается командная строка (если включен режим вывода
команд на экран).
-
В режиме POLL или Modbus после включения термогигрометр
не выдает никаких данных.
1 2 3 4 5
6 7 8 9
+
–
RxD
GND
TxD
Ch1+
Ch1–
Ch2+
Ch2–
ANAL
OG
O
UT
PUT
S
US
ER P
ORT
POWE
R
RS
-232
10…
36 V
=
24 V
~
IOIOI
