Vaisala HMT330 - Инструкция (Страница 81)

Глава 4 _______________________________________________________________ Эксплуатация
VAISALA ________________________________________________________________________ 79
Пороги аварийного сигнала отображаются на экране графика
как жирные пунктирные линии. Если аварийный сигнал дисплея
активирован, благодаря автоматическому масштабированию
графического дисплея предельные значения всегда остаются
на виду.
1102-012

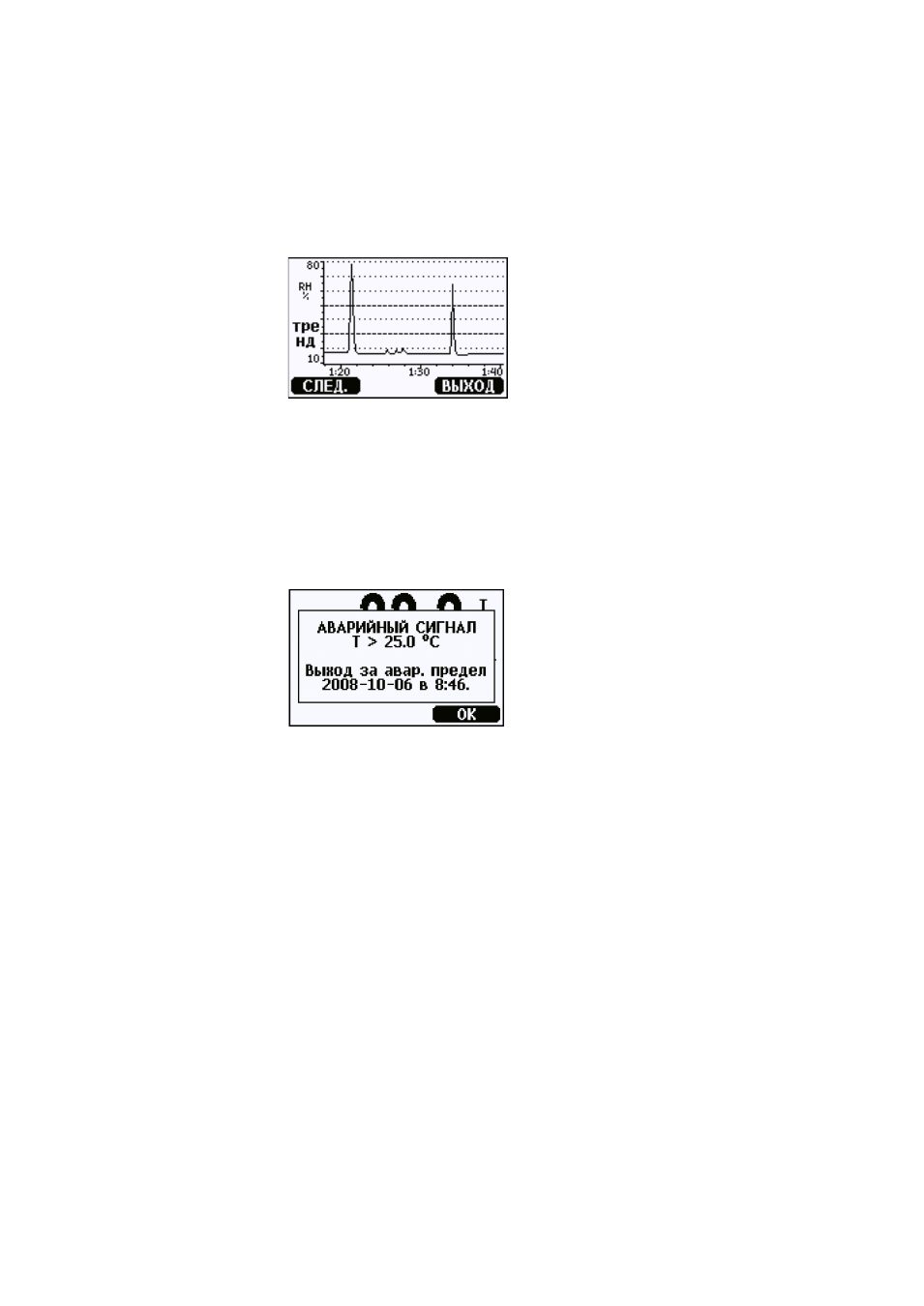

Рис. 47 Отображение порогов аварийных сигналов
на графическом экране
Если аварийный сигнал дисплея активирован, на экране отображается
уведомление об аварийном сигнале и начинают мигать индикаторы
дисплея. Если установлен модуль регистратора данных, в уведомлении
об аварийном сигнале указываются время и дата аварийного сигнала.
0802-041
Рис. 48 Активный аварийный сигнал дисплея
Одновременно могут активироваться несколько аварийных сигналов.
На экране будет отображаться тот, который сработал первым. Если
подтвердить отображаемый аварийный сигнал, нажав кнопку OK,
появляется следующий активный аварийный.
Активированные аварийные сигналы только отображаются
на экране. По последовательной линии никакие сообщения
об аварийных сигналах не передаются. После подтверждения
аварийного сигнала необходимо обратиться графикам данных,
чтобы узнать, когда измеренные величины превысили заданные
предельные значения. Дополнительные релейные выходы можно
по отдельности настроить как аварийные выходы. См. раздел
«
Настройка выходов реле» на стр. 138.
