Глава 3 __________________________________________________________________ Установка
VAISALA ________________________________________________________________________ 49
0508-077

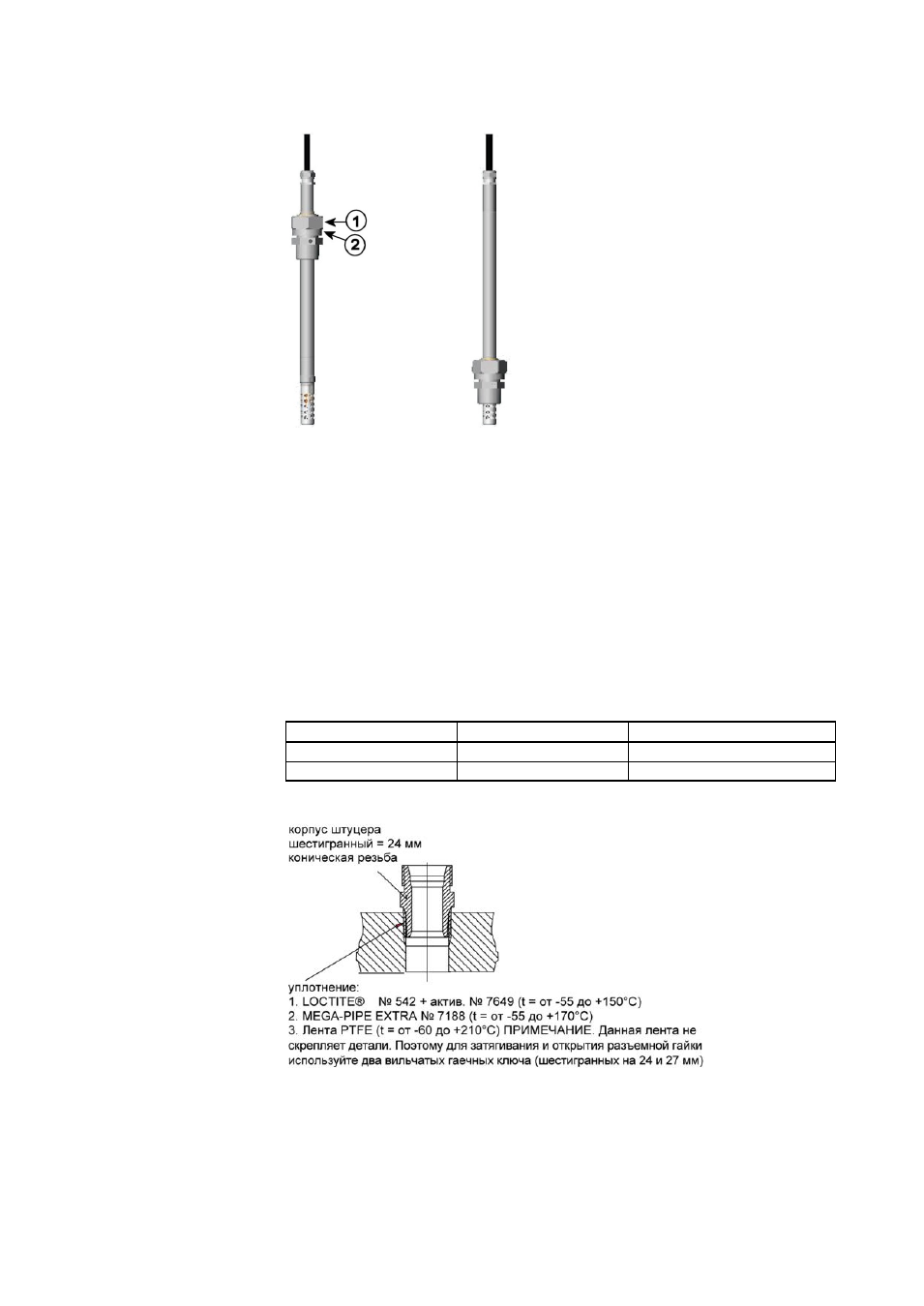

Рис. 28 Зонд HMT338
Следующие цифровые обозначения относятся к Рис. 28 выше.
1 =
Разъемная шестигранная гайка, 24 мм
2 =
Корпус штуцера, шестигранная головка, 27 мм
Доступны два варианта корпусов штуцера:
-
корпус штуцера ISO1/2, неразъемная конструкция;
-
корпус штуцера NPT1/2, неразъемная конструкция.
Табл. 4 Размеры зонда HMT338
Тип зонда Размеры зонда Диапазон регулировки
Стандарт 178 мм 120 мм
Дополнительно 400 мм 340 мм
0507-025
Рис. 29 Герметизация корпуса штуцера
в технологическом процессе
