Рис. 35, Модуль реле, Р. 60 – Инструкция по эксплуатации Vaisala HMT330
Страница 61: Примечание, Внимание
Глава 3 __________________________________________________________________ Установка
VAISALA ________________________________________________________________________ 59
ПРИМЕЧАНИЕ
Инструкции по эксплуатации реле (например, по выбору величины
для выходного сигнала реле и настройке значений реле)
приведены в разделе «Работа реле» на стр. 134.
0503-037

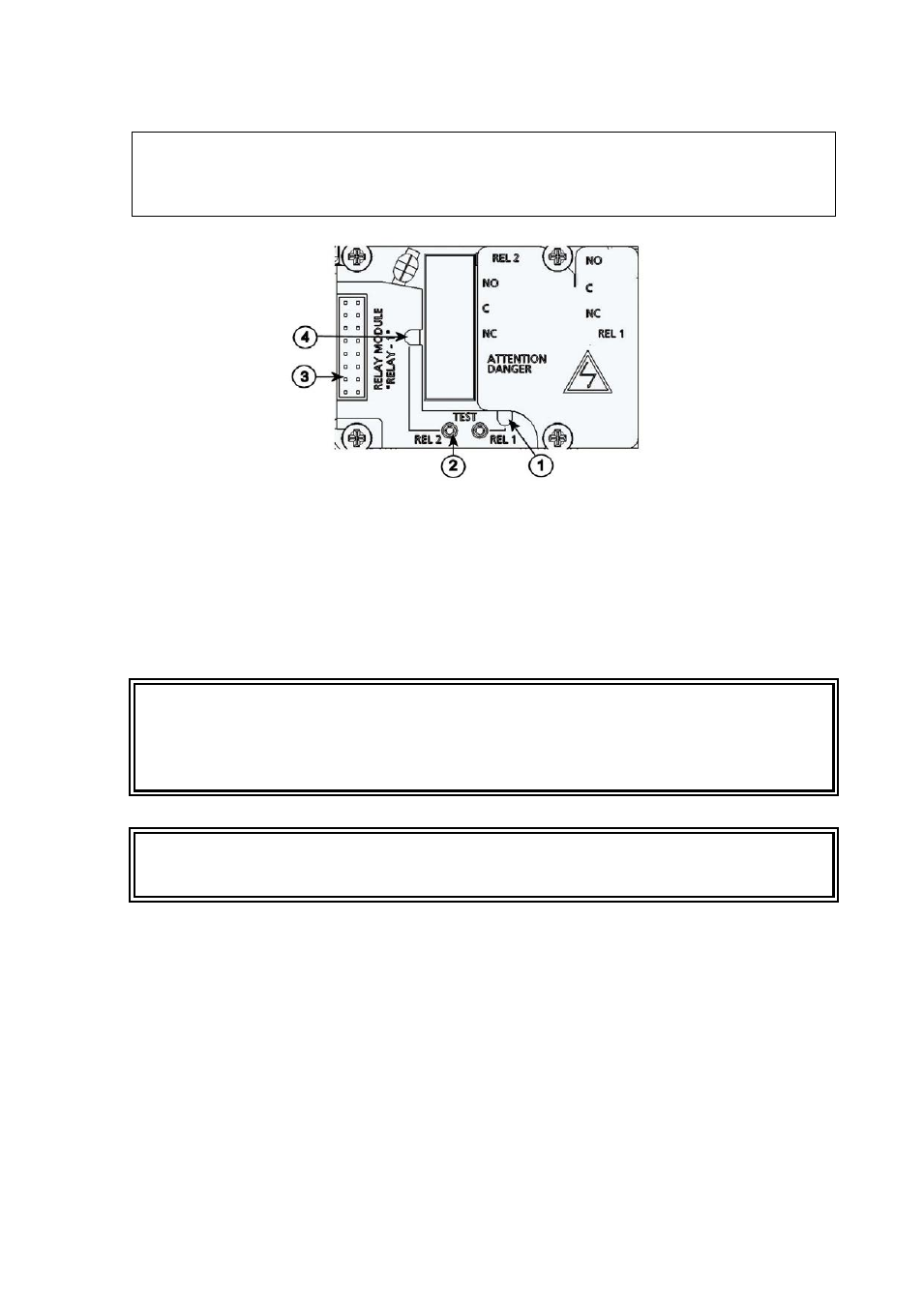

Рис. 35
Модуль реле
Следующие цифровые обозначения относятся к Рис. 35 выше.
1
=
Светодиодный индикатор для реле 1 или 3
2
=
Кнопка проверки реле
3
=
Контакты плоского кабеля
4
=
Светодиодный индикатор для реле 2 или 4
ВНИМАНИЕ
В модуле реле может сохраняться опасное для жизни напряжение
даже в случае отключения питания термогигрометра. Прежде чем
открыть термогигрометр, необходимо отключить как
термогигрометр, так и напряжение, подаваемое на контакты реле.
ВНИМАНИЕ
Не подключайте сетевое питание к релейному блоку без заземления
термогигрометра.
