Глава 3 __________________________________________________________________ Установка
VAISALA ________________________________________________________________________ 29
ГЛАВА 3
УСТАНОВКА
В этой главе приведены сведения по установке данного изделия.
Установка корпуса
Корпус может монтироваться либо без крепежной пластины,
либо с дополнительной крепежной пластиной.
Стандартная установка
без крепежной пластины
Установите корпус, прикрепив термогигрометр к стене 4 винтами,
например M6 (в комплект поставки не входят).
0804-066

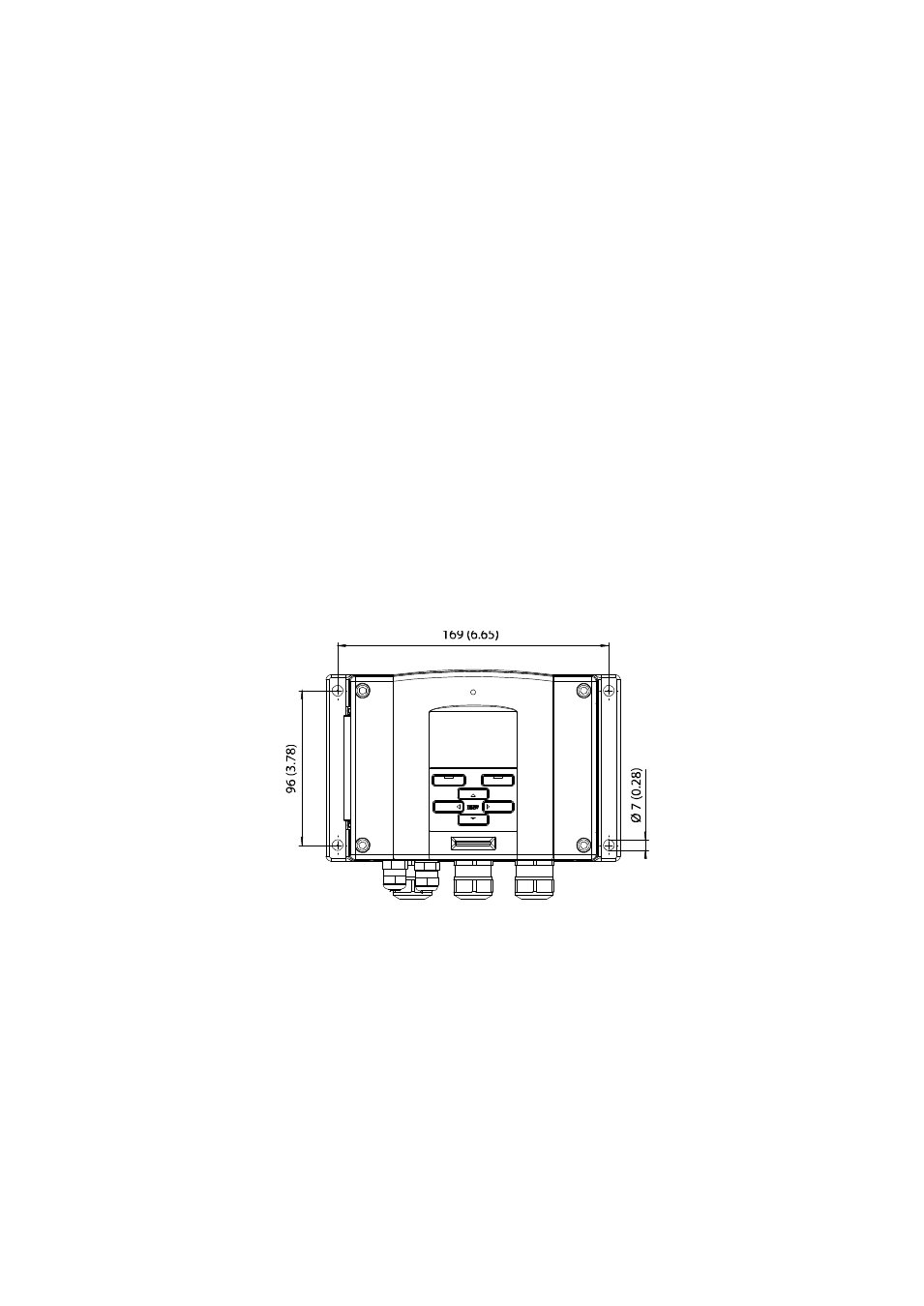

Рис. 6
Стандартная установка
Установка на стену при помощи
установочного комплекта
Комплект установки на стену позволяет установить крепежную
пластину (код заказа Vaisala 214829) непосредственно на стену
или стандартный настенный короб (также на DIN-рейку). Для
подключения проводов через заднюю стенку удалите пластмассовую
заглушку из соответствующего отверстия в термогигрометре перед
установкой.
