Пример установки через крышу, Рис. 101 – Инструкция по эксплуатации Vaisala HMT330
Страница 204
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ____________________________________________________
202 __________________________________________________________________ M210566RU-K
Пример установки через крышу
Внешняя среда
Процесс:
Например,
+85 °
C, 85 %RH
0507-015

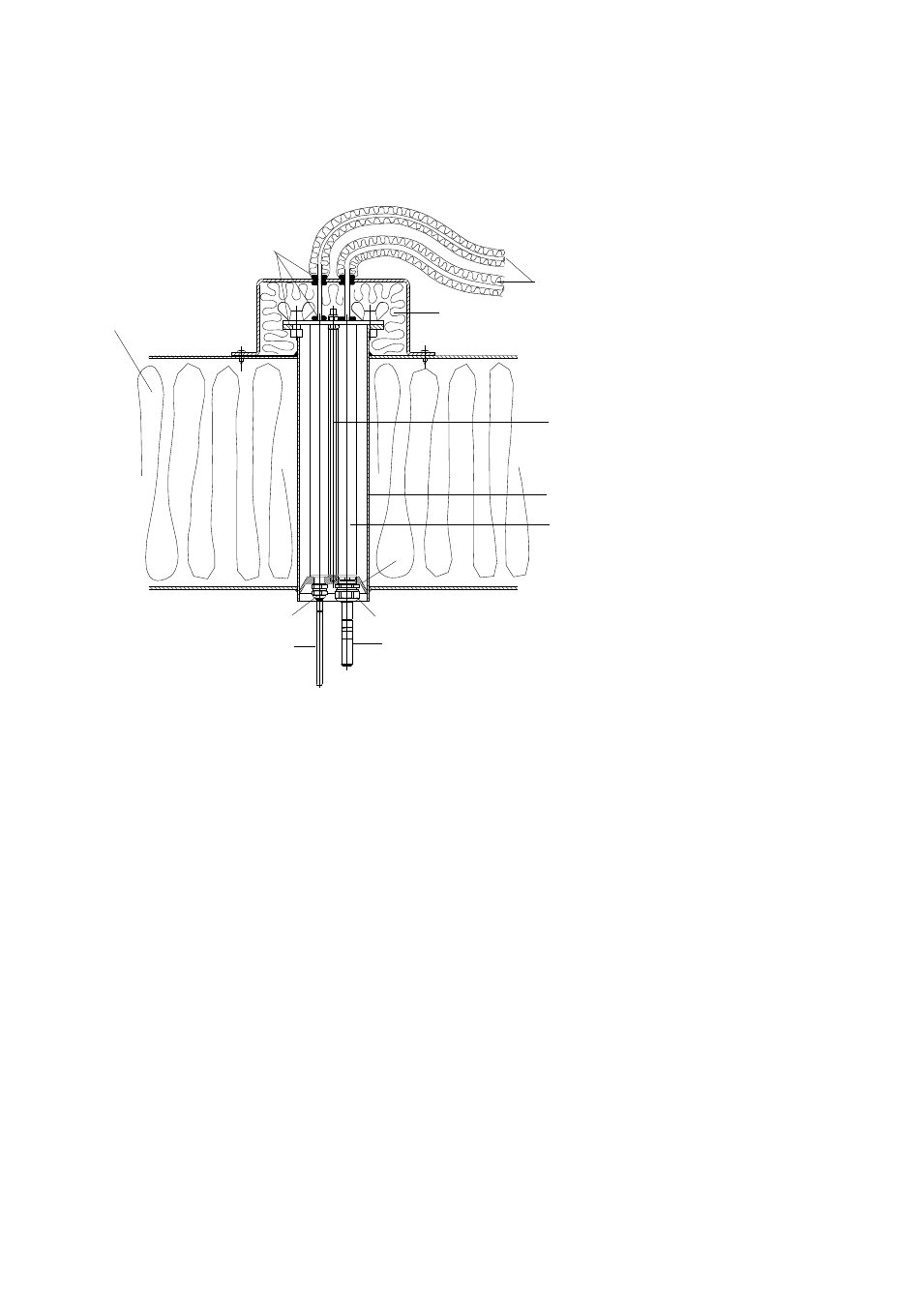

Рис. 101 Пример установки через крышу
Следующие цифровые обозначения относятся к Рис. 101:
1
=
Изолированные кабели зонда
2
=
Уплотнения
3
=
Крыша
4
=
Кабельный сальник для зонда температуры
(например: AGRO 1100.12.91.065)
5
=
Зонд температуры
6
=
Зонд относительной влажности
7
=
Кабельный сальник для зонда относительной влажности
(например: AGRO 1160.20.145)
8
=
Пластмассовый переходник для защиты зондов от попадания
водоконденсата по трубе. Диаметр немного меньше диаметра трубы.
9
=
Пластмассовая трубка для зонда (2 шт.)
10 =
Проходящая через крышку трубка из нержавеющей стали
11 =
Два стержня с резьбой, удерживающих пластмассовый переходник
12 =
Изолированное завершение трубы
