Комплект установки зонда температуры
в воздуховодах (для HMT337)
В комплект установки в воздуховодах Vaisala для зонда температуры
входят фланец, опорный стержень, крепежная деталь зонда,
уплотнительное кольцо и крепежные винты (4 шт.). Код для заказа
Vaisala: 215003.
0507-018

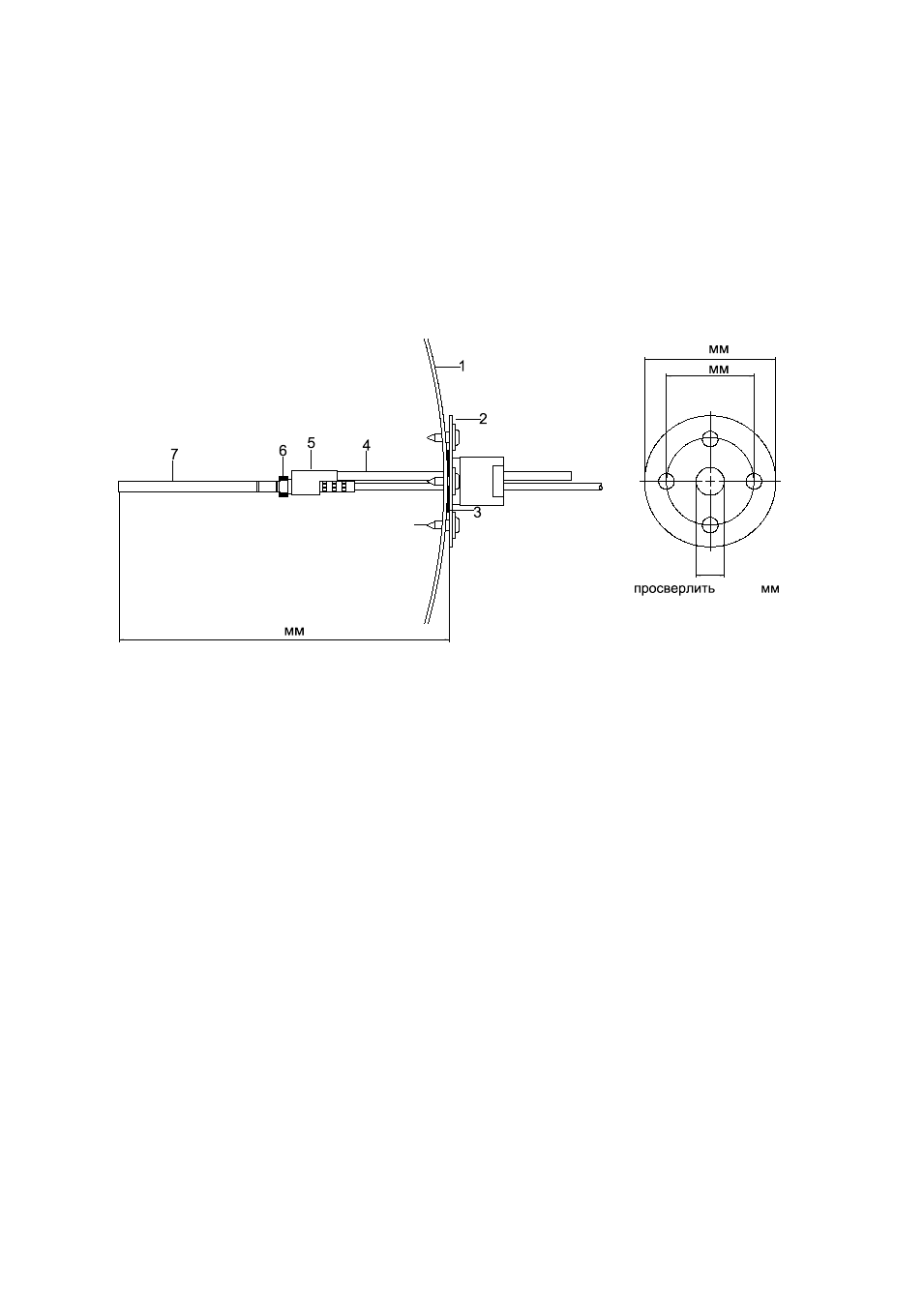

Рис. 93
Комплект для установки зонда температуры
в воздуховодах
Следующие цифровые обозначения относятся к Рис. 93:
1
=
Стенка воздуховода
2
=
Фланец
3
=
Уплотнительное кольцо
4
=
Опорная балка
5
=
Опора зонда (крепится к опорной балке)
6
=
Втулка стопорного кольца (крепится к опоре зонда)
7
=
Зонд температуры (крепится к втулке стопорного кольца)
B 4,2 x16 DIN7981
135–370
75
50
16–22
