РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ____________________________________________________
156 __________________________________________________________________ M210566RU-K
Диагностические счетчики Modbus
В термогигрометре HMT330 есть диагностические счетчики,
которые можно использовать для определения неполадок с Modbus.
Эти счетчики всегда активны, когда включен протокол Modbus.
Просмотр счетчиков с помощью
дисплея/клавишной панели
Счетчики можно просматривать и сбрасывать на нуль с помощью
дисплея/клавишной панели. Откройте Главное меню и перейдите
к Система ► Диагностика ► Счетчики MODBUS.

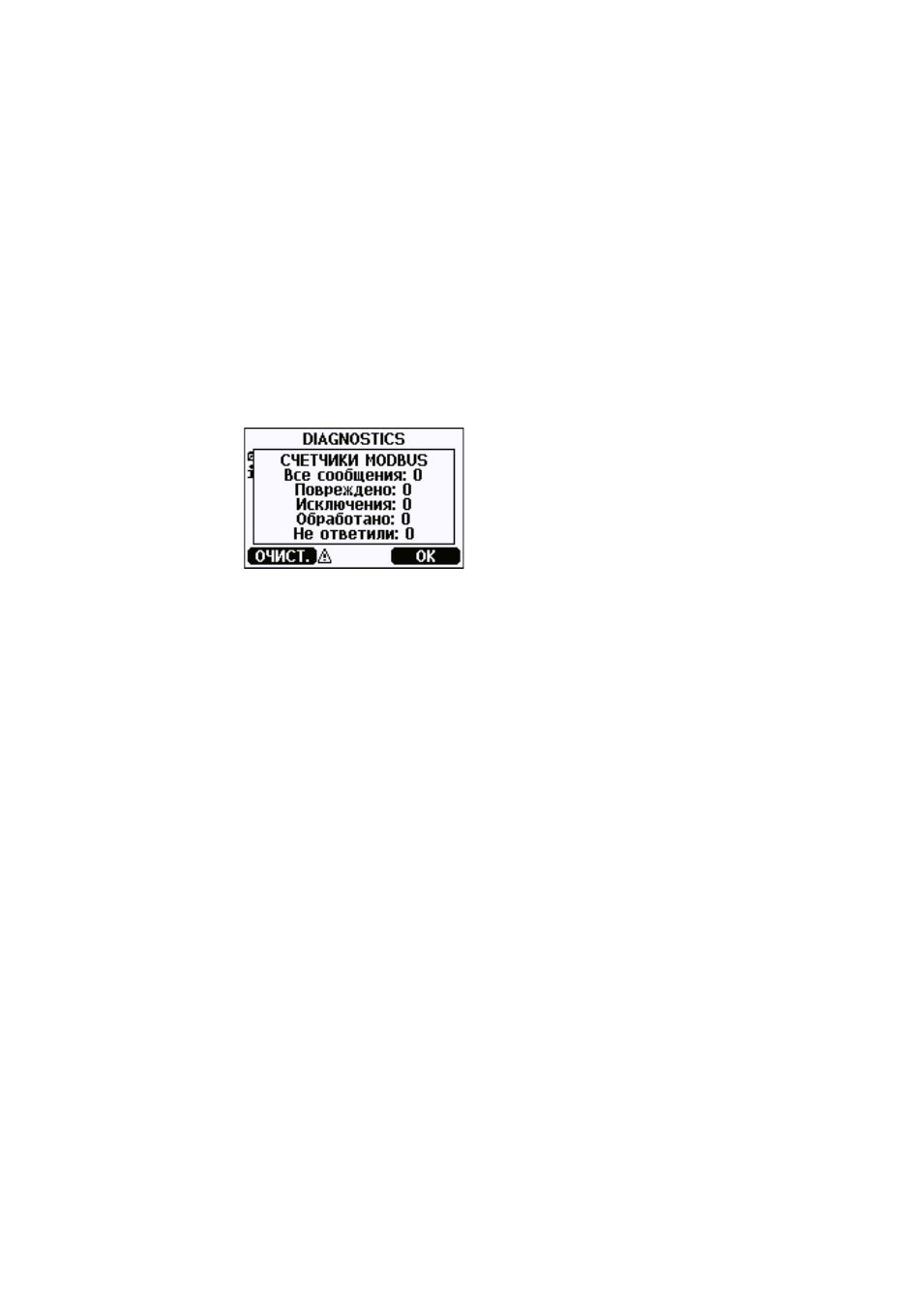

1101-037
Рис. 74
Счетчики Modbus
Просмотр счетчиков с помощью
сервисного порта
Для просмотра счетчиков используется команда MODBUS:
MODBUS<cr>
Пример:
>modbus
Bus messages : 0
Bus comm. error: 0
Bus exceptions : 0
Slave messages : 0
Slave no resp. : 0
Last message :
>
Кроме диагностических счетчиков отображается последнее
сообщение (полученное или переданное) в шестнадцатеричном
формате. Если последним было сообщение оповещения, отображается
заблокированное ответное сообщение.
Если во время выполнения команды MODBUS активен трафик
Modbus, последнее сообщение может быть неполным.
