РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ____________________________________________________
154 __________________________________________________________________ M210566RU-K
1101-036

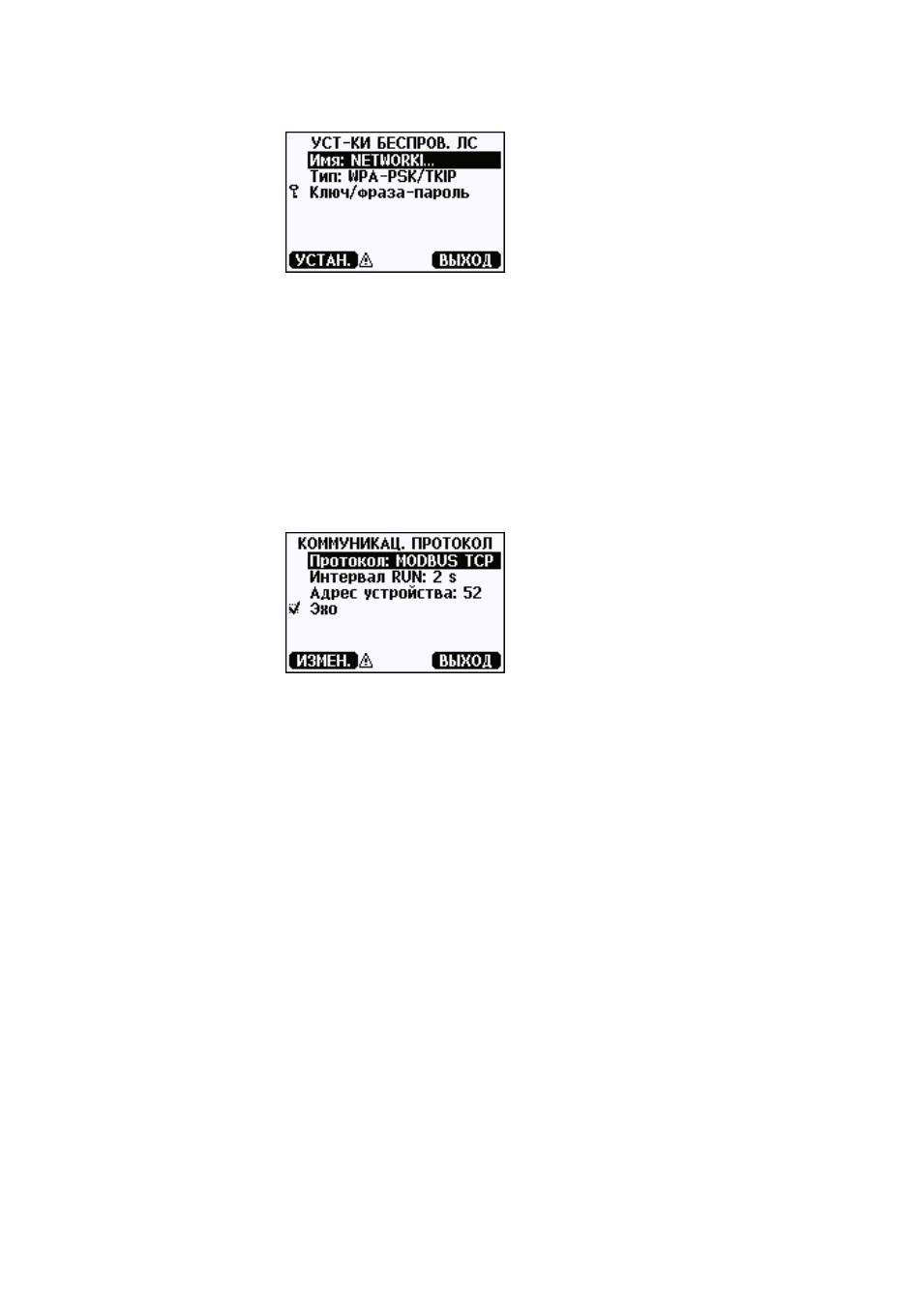

Рис. 72
Параметры беспроводной локальной сети
6.
Вернитесь обратно к меню Сетевые установки. Выберите
Коммуникац. протокол.
7.
На экране Коммуникац. протокол включите протокол Modbus.
Нажмите кнопку ВЫХОД, чтобы сохранить изменения.
Обратите внимание, что параметр адреса устройства не
применим к Modbus TCP. В режиме Modbus термогигрометр
отвечает на все действительные сообщения Modbus любым
значением «идентификатор блока».
1101-035
Рис. 73
Коммуникационный протокол
8.
Теперь настройка Modbus завершена, так как внесенные
с помощью дисплея или клавишной панели изменения
конфигурации вступают в силу немедленно.
Использование последовательной
линии
1.
Откройте крышку термогигрометра.
2.
Подсоедините кабели источника питания (если не используется
модуль источников питания) и включите питание
термогигрометра.
3.
Служебным USB-кабелем соедините компьютер и сервисный
порт термогигрометра.
4.
Запустите программу Vaisala USB Instrument Finder (которая
устанавливается на компьютер вместе с драйвером служебного
USB-кабеля) и проверьте COM-порт, используемый данным
кабелем.
