РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ____________________________________________________
60 ___________________________________________________________________ M210566RU-K
Интерфейс RS-422/485
Интерфейс RS-422/485 позволяет установить связь между сетью
RS-
485 и термогигрометром HMT330. Интерфейс RS-485 является
изолированным и обеспечивает максимальную скорость обмена
данными 115 200 бит/с. (Для шин с максимальной длиной 1 км
используйте скорость передачи данных 19 200 бит/с или меньше.)
Выбирая преобразователь RS-232 в RS-485 для данной сети,
не используйте преобразователи с автономным питанием, так как
они могут не поддерживать необходимое энергопотребление.
ПРИМЕЧАНИЕ
Если подключен модуль RS-485, пользовательский порт
RS-232
на материнской плате HMT330 нельзя ни использовать,
ни подключать. Сервисный порт работает в обычном режиме.
1102-023

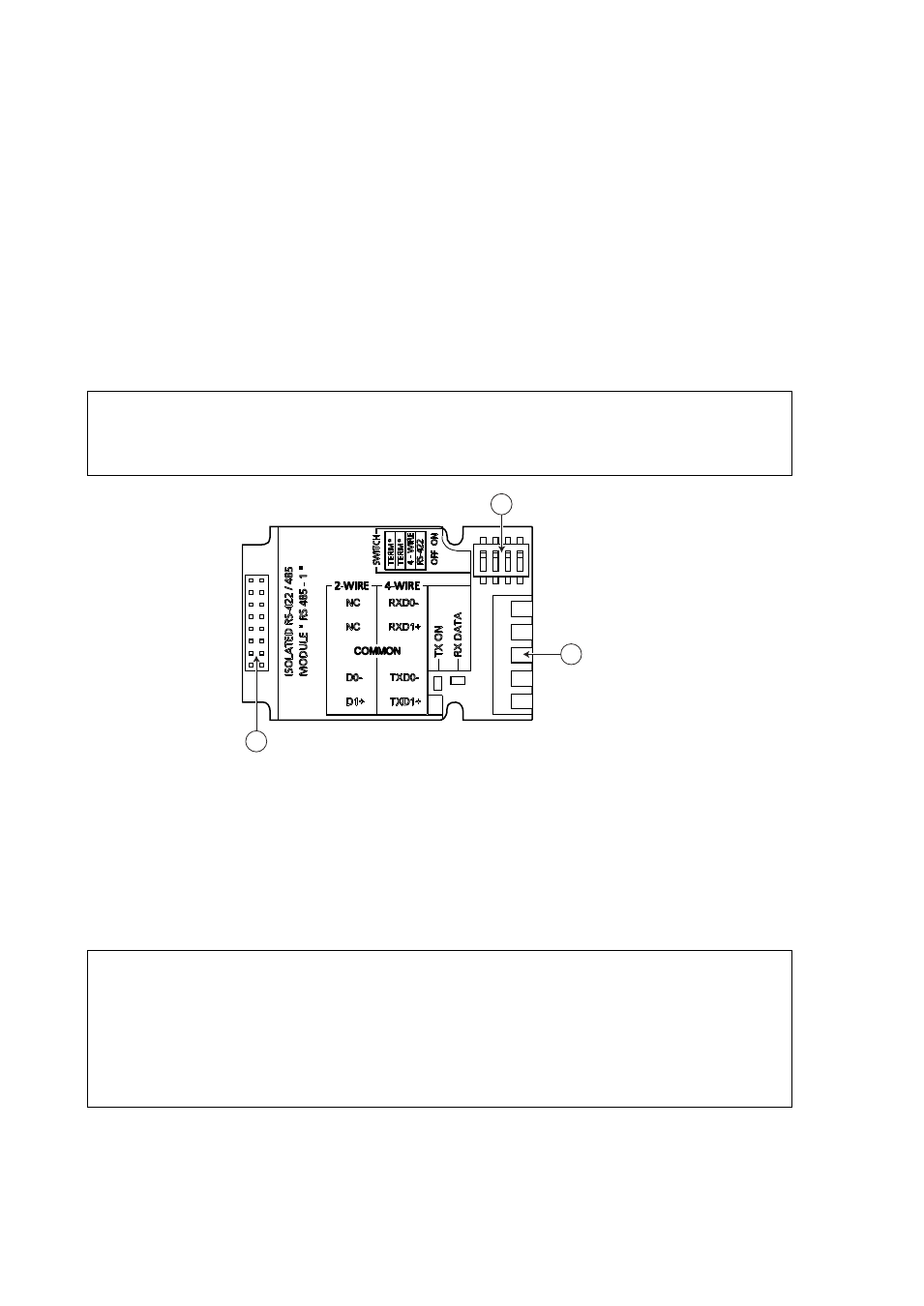

Рис. 36
Модуль RS-422/485
Следующие цифровые обозначения относятся к Рис. 36 выше.
1
=
Контакты плоского кабеля
2
=
Переключатели выбора
3
=
Клеммы с винтовым креплением для электропроводки
ПРИМЕЧАНИЕ
Линии данных в более ранних версиях модуля RS-422/485
имеют маркировку A и B, а не D1+ и D0-. Если линия не занята,
контакт D1+ находится под положительным напряжением по
сравнению с контактом D0-.
При подключении модуля будьте готовы переставить провода
D1+ и D0-, если возникнут проблемы со связью.
1
2
3
