Приложение A __________________________ Комплекты установки зондов и примеры установки
VAISALA _______________________________________________________________________ 195
ПРИЛОЖЕНИЕ A
КОМПЛЕКТЫ УСТАНОВКИ ЗОНДОВ
И ПРИМЕРЫ УСТАНОВКИ
Комплект установки в воздуховодах
(для HMT333/337/335)
В комплект установки в воздуховоде входят фланец, уплотнительное
кольцо, опорная балка, крепежная деталь зонда и винты для
крепления фланца на стенке воздуховода. Коды для заказа Vaisala:
210697 (для HMT333 и HMT337), 210696 (для HMT335, без опорной
балки) и 215003 для зонда температуры.
0508-021

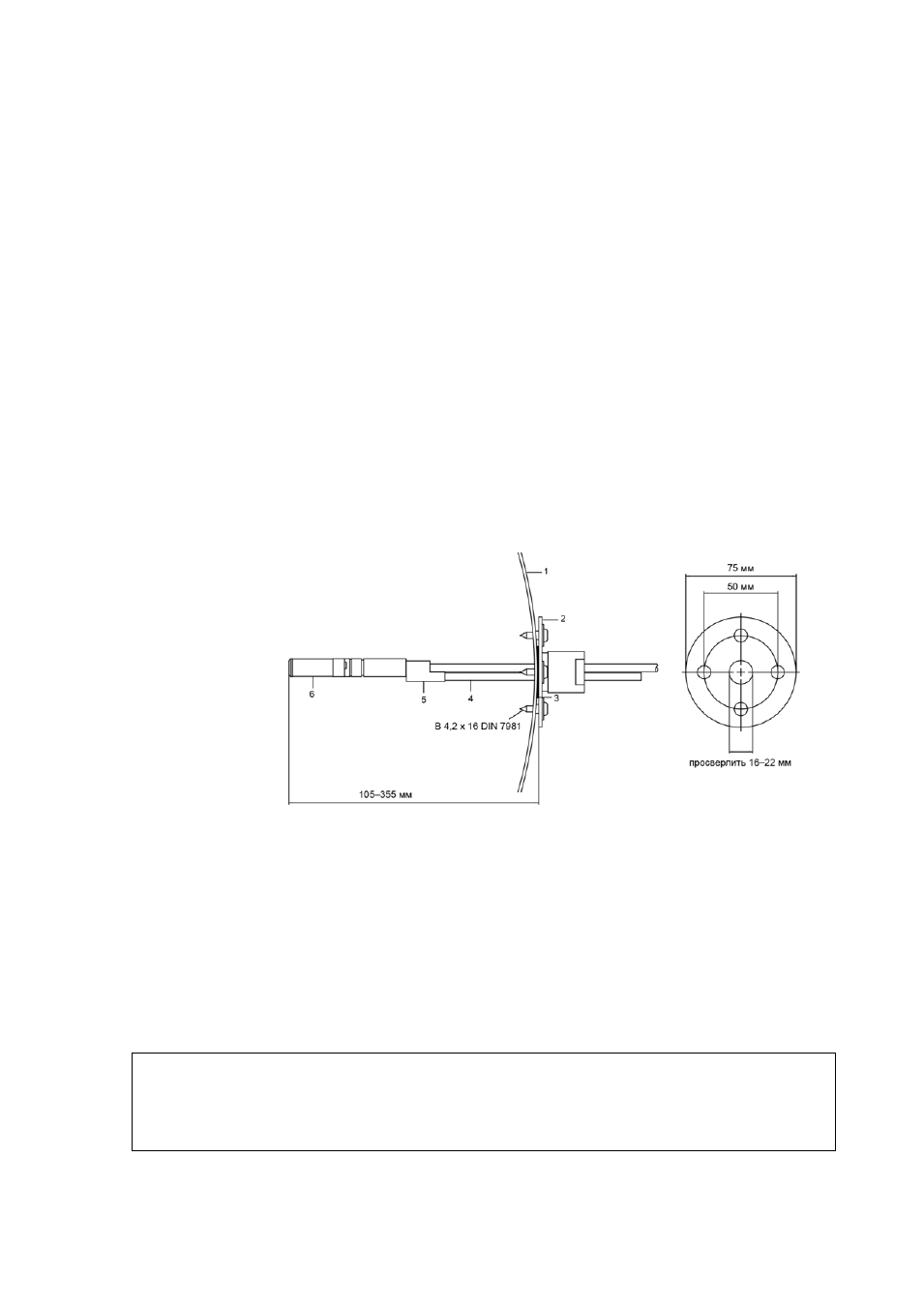

Рис. 92
Комплект установки в воздуховодах
Следующие цифровые обозначения относятся к Рис. 92:
1
=
Стенка воздуховода
2
=
Фланец
3
=
Уплотнительное кольцо
4
=
Опорная балка (не входит в комплект для HMT335)
5
=
Крепежная деталь зонда (крепится вместе с опорной балкой)
6
=
Зонд относительной влажности
ПРИМЕЧАНИЕ
В случае заметной разницы температур воздуховода и наружного
воздуха опорный стержень необходимо установить максимально
глубоко в воздуховоде. Это предотвращает ошибки из-за передачи
тепла по стержню и кабелю.
