Гальваническая развязка
источника питания
Если необходимо обеспечить гальваническую изоляцию
линии питания от выходных сигналов, можно заказать HMT330
с дополнительным модулем гальванической развязки. Этот модуль
предотвращает возникновение вредных заземляющих контуров.
ПРИМЕЧАНИЕ
Модуль гальванической развязки не требуется, если
используется модуль источника питания переменным током.
Также обратите внимание на то, что эти два модуля нельзя
одновременно установить из-за физической несовместимости.
Если установить оба модуля, не хватит места, чтобы полностью
закрыть крышку термогигрометра.
0506-030

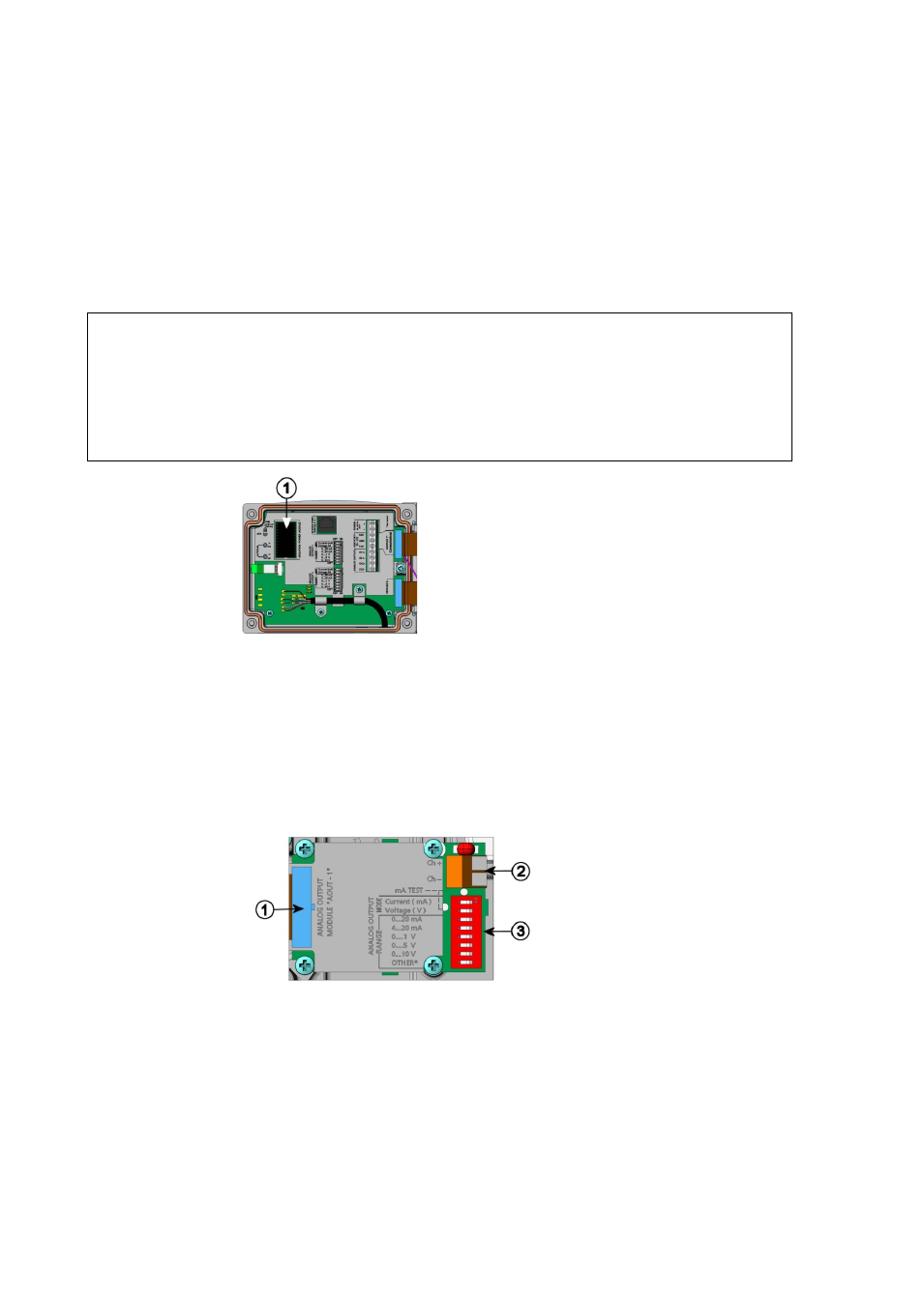

Рис. 32
Модуль гальванической развязки
Следующие цифровые обозначения относятся к Рис. 32 выше:
1
=
Модуль гальванической развязки
Третий аналоговый вывод
0503-030
Рис. 33
Третий аналоговый вывод
Следующие цифровые обозначения относятся к Рис. 33 выше.
1
=
Контакты плоского кабеля
2
=
Клеммы с винтовым креплением для сигнальной линии
3
=
Двухпозиционные микропереключатели для выбора
режима и диапазона выхода
