Приложение A __________________________ Комплекты установки зондов и примеры установки
VAISALA _______________________________________________________________________ 203
Комплект установки шарового клапана
для HMT338
При включении зонда в технологический процесс под давлением или
подсоединении к трубопроводу предпочтительнее использовать
комплект установки шарового клапана (код для заказа Vaisala:
BALLVALVE-1). Следует использовать набор шаровых клапанов
или шаровой клапан 1/2" в сборе с шаровым отверстием ø14 мм или
больше. Устанавливая зонд (ø12 мм) в технологический трубопровод,
обратите внимание, что номинальный размер трубы должен быть не
меньше 1 дюйма (2,54 см). Чтобы поместить зонд в технологическую
среду под давлением (< 10 бар) или трубопровод используйте рукоятку
ручного пресса.
0507-043

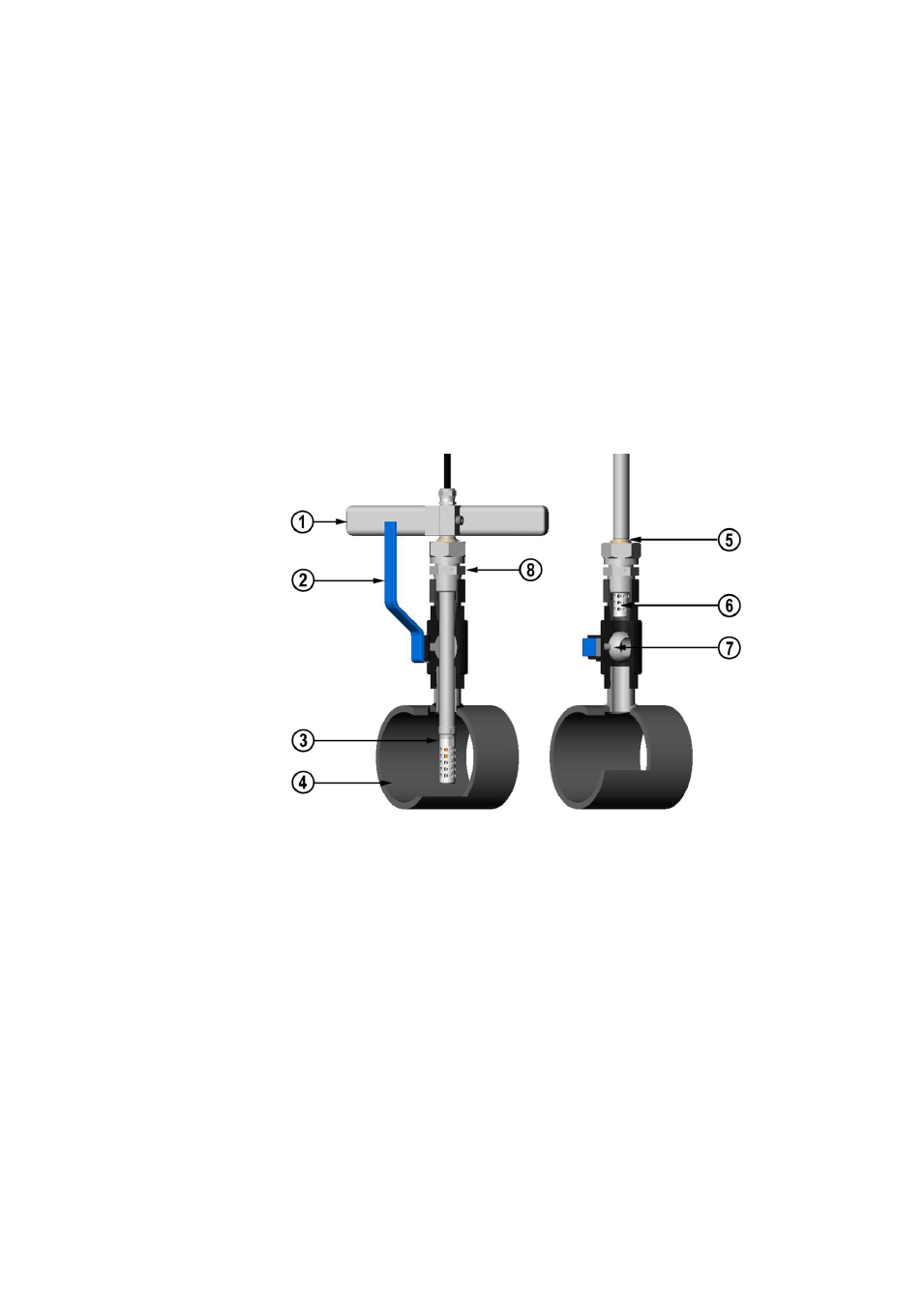

Рис. 102 Установка зонда HMT338 через шаровой клапан
в сборе
Следующие цифровые обозначения относятся к Рис. 102:
1
=
Ручной пресс
2
=
Рукоятка шарового клапана
3
=
Зонд
4
=
Технологическая камера или трубопровод
5
=
Углубление на зонде указывает верхний предел регулировки
6
=
Фильтр
7
=
Шар шарового клапана
8
=
Соединительный болт
