РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ____________________________________________________
200 __________________________________________________________________ M210566RU-K
Установки зонда температуры (HMT337)
0508-015

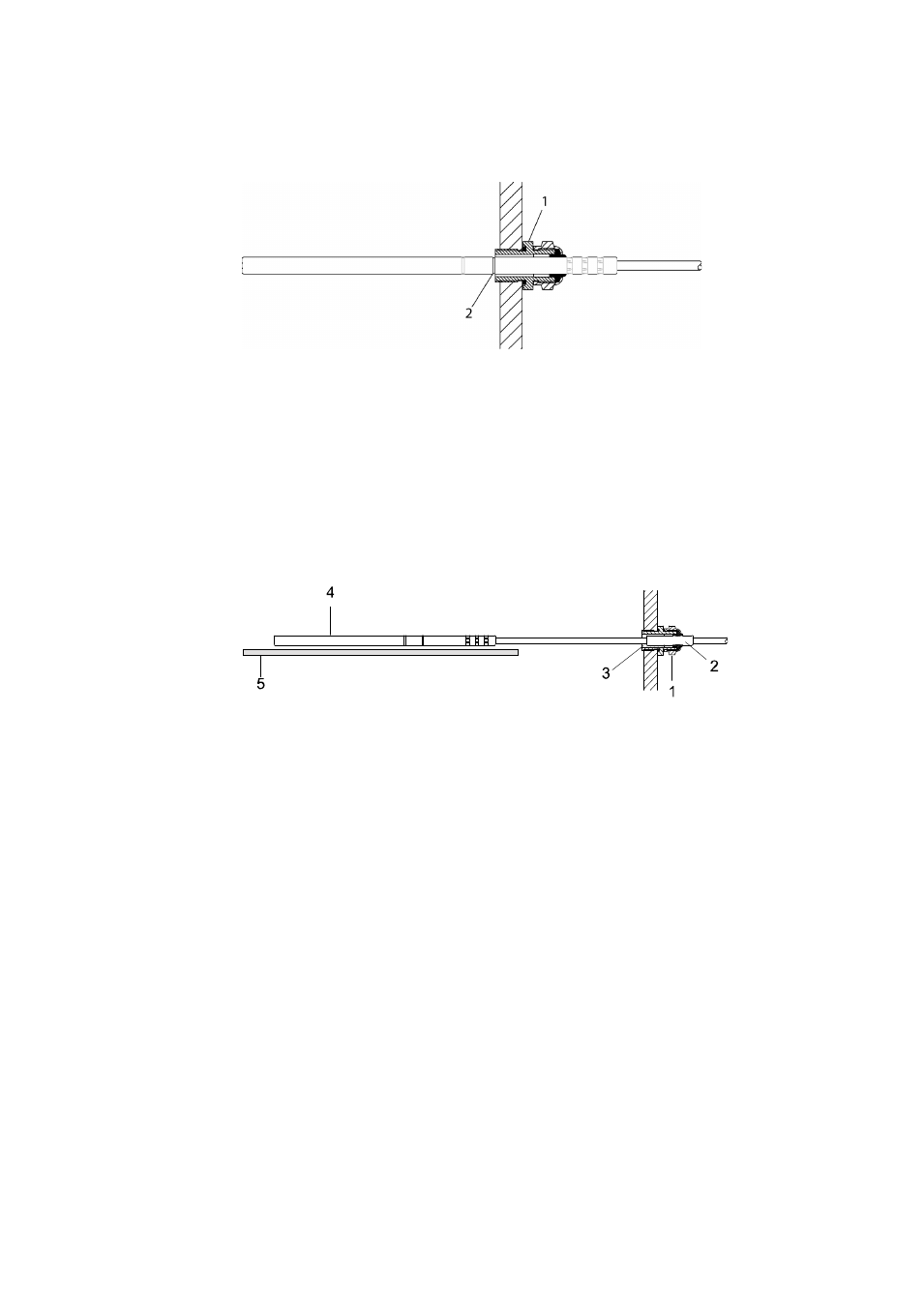

Рис. 98
Паронепроницаемая установка
Компания Vaisala не поддерживает паронепроницаемую установку.
Следующие цифровые обозначения относятся к Рис. 98:
1
=
Кабельный сальник. Пример: AGRO 1100.12.91.065
(T = -25...+200 °C)
2
=
Компания Vaisala не поддерживает паронепроницаемую
установку (например: 6x 0,7 DIN471)
0508-022
Рис. 99
Установка на стену
Компания Vaisala не поддерживает установку на стену.
Следующие цифровые обозначения относятся к Рис. 99:
1
=
Кабельный сальник. Пример, AGRO 1100.12.91.065
2
=
Компактный рукав PTFE
3
=
Силиконовый клей между рукавом PTFE и кабелем
4
=
Зонд температуры
5
=
Рекомендуется поддерживать зонд в горизонтальном
положении
