Связь через последовательную линию
Подключите последовательный интерфейс через пользовательский
или сервисный порт.
Для постоянного взаимодействия с хост-системой используется
пользовательский порт. Можно менять параметры линии после-
довательной передачи данных, а также использовать режимы RUN,
STOP, SEND, POLL и Modbus.
Для временных подключений используется сервисный порт.
Сервисный порт всегда доступен с фиксированными настройками
последовательной передачи данных.
0605-039

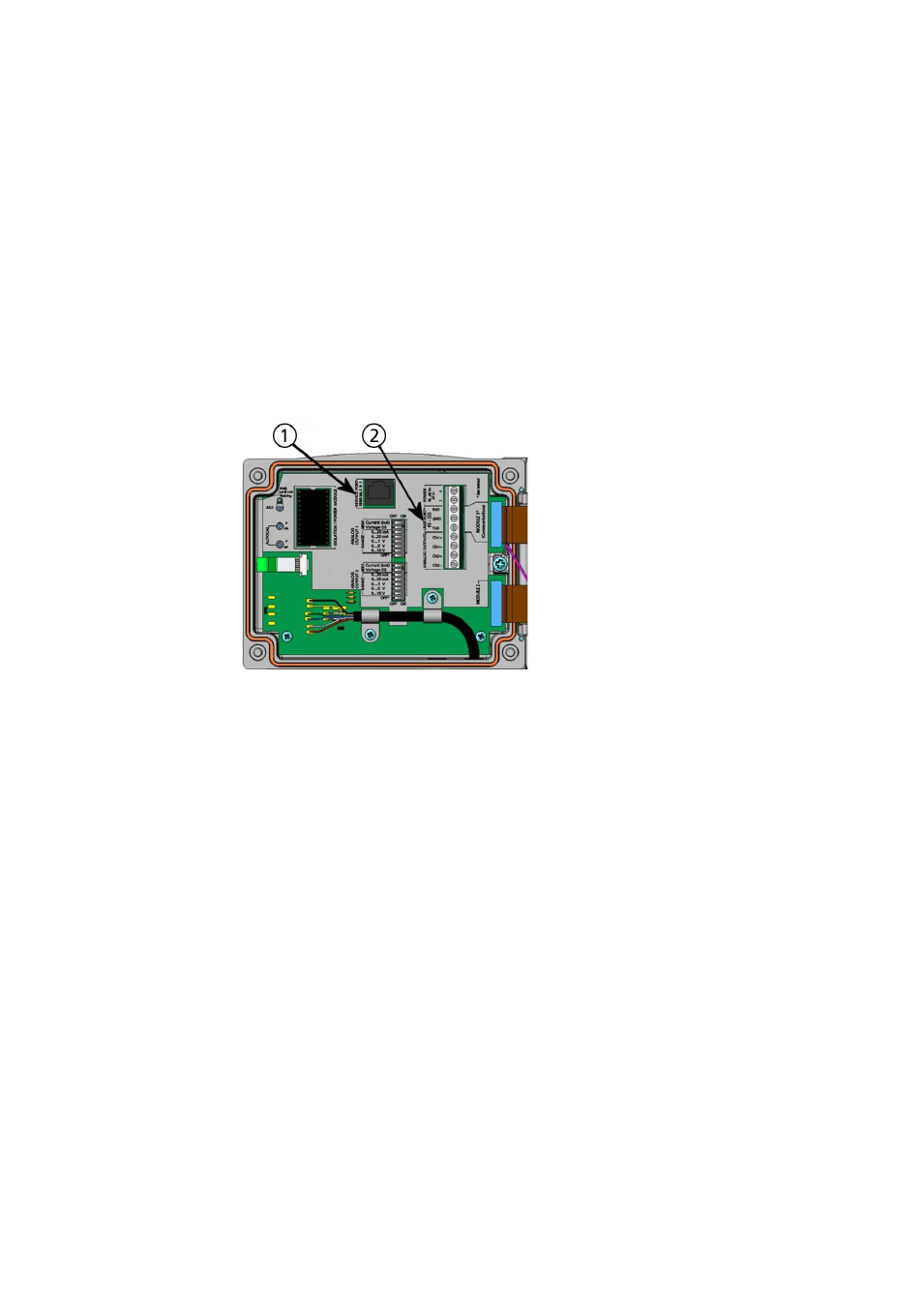

Рис. 51
Разъем сервисного порта и клеммы пользовательского
порта на материнской плате
Следующие цифровые обозначения относятся к Рис. 51 выше.
1
=
Разъем сервисного порта
2
=
Клеммы пользовательского порта
