Приложение A __________________________ Комплекты установки зондов и примеры установки
VAISALA _______________________________________________________________________ 201
Пример установки климатической
камеры
0507-016

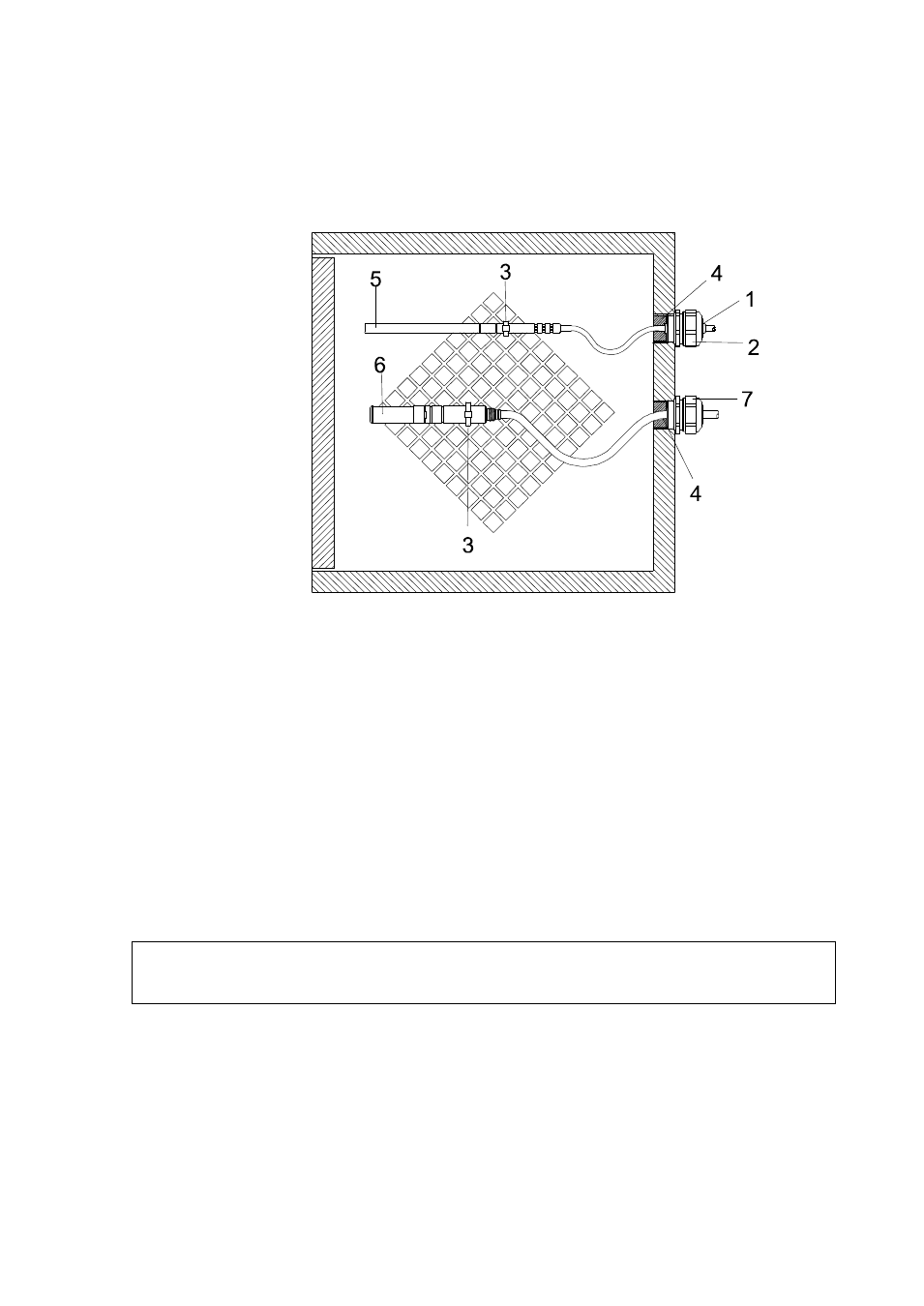

Рис. 100 Установка климатической камеры
(не предоставляется компанией Vaisala)
Следующие цифровые обозначения относятся к Рис. 100:
1
=
Рукав PTFE
2
=
Кабельный сальник, например: AGRO 1100.12.91.065
3
=
Кабельная стяжка из нержавеющей
стали или подобная крепежная деталь
4
=
Подлежит герметизации (силикон)
5
=
Зонд температуры
6
=
Зонд относительной влажности
7
=
HMP247CG, кабельный сальник AGRO
(можно заказать у компании Vaisala)
ПРИМЕЧАНИЕ
Кабели должны свободно провисать, чтобы предотвратить
попадание водоконденсата в зонд.
