ПРИМЕЧАНИЕ На любом экране, даже если нет кнопки ВЫХОД, если в течение
четырех секунд удерживать нажатой правую функциональную
кнопку, выполняется прямой переход к основному экрану.
Графическая история
На графическом экране поочередно отображаются тренд данных или
график макс./мин. значений выбранных величин. Во время изменений
график обновляется автоматически.
0705-210

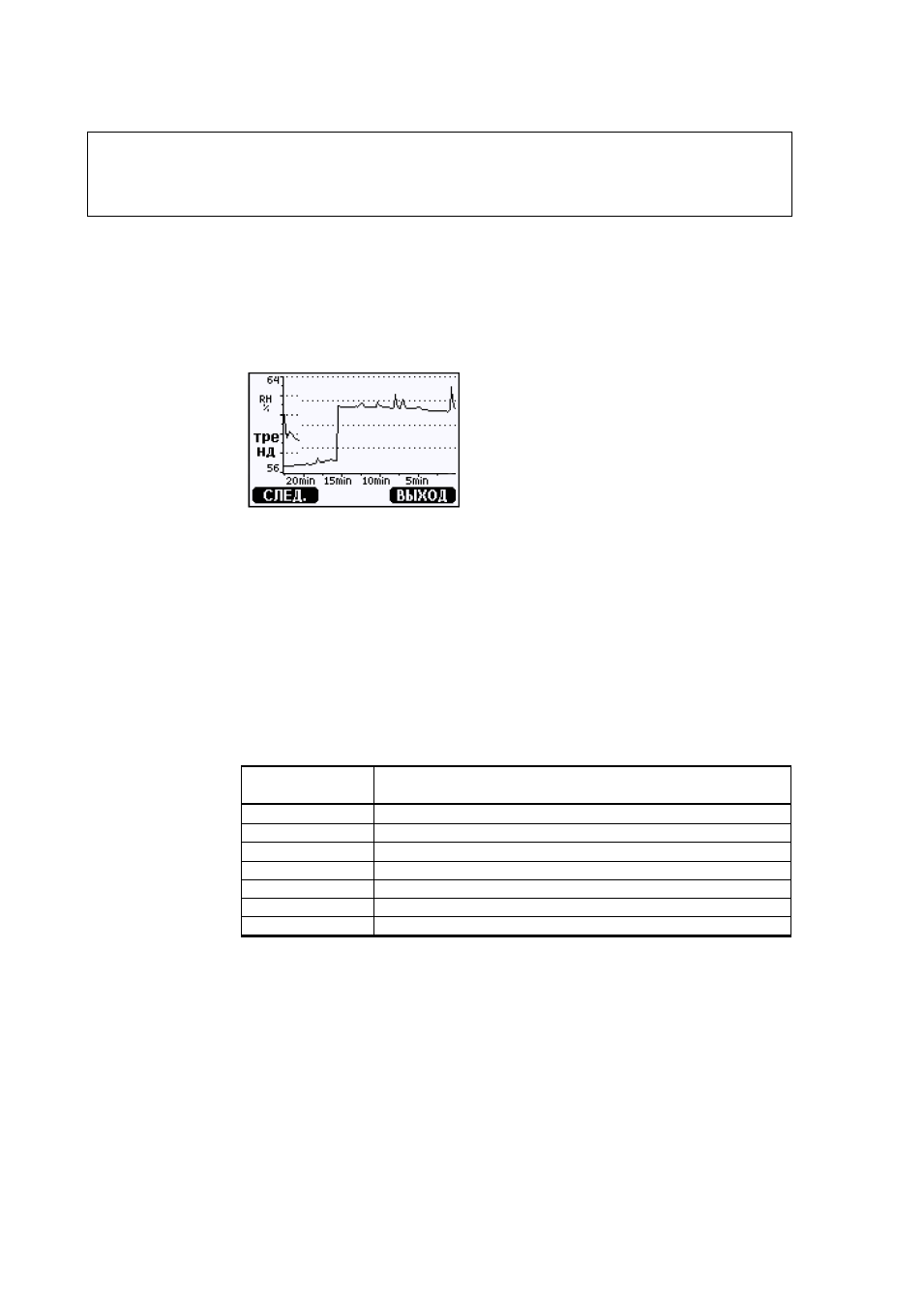

Рис. 44 Графический экран
График тренда: отображается кривая средних значений. Каждое
значение вычисляется усреднением за весь период. См. Табл. 10 ниже.
График макс./мин. значений: максимальные и минимальные
значения отображаются в виде кривой. Каждая точка показывает
абсолютный максимум или минимум за период наблюдения,
представленный этой точкой данных. См. Табл. 10 на стр. 72.
Табл. 10 Периоды для расчетов тренда и макс./мин. значений
Период
наблюдения
Период для расчета тренда/макс./мин. значений
(разрешение)
20 минут 10 секунд
3 часа 90 секунд
1 день 12 минут
10 дней 2 часа
2 месяца 12 часов
1 год 3 дня
4 года* 12 дней
* Максимальный период регистрации для модуля регистратора данных
(доступен, если установлен модуль регистратора данных)
Функции, доступные на графическом экране:
-
Нажмите кнопку СЛЕД., чтобы переключиться между графиком
тренда и графиком макс./мин. значений для величин, выбранных
для отображения.
-
Нажмите кнопку ВЫХОД, чтобы вернуться к основному экрану.
