Преобразователь давления D80
81
Запуск в работу

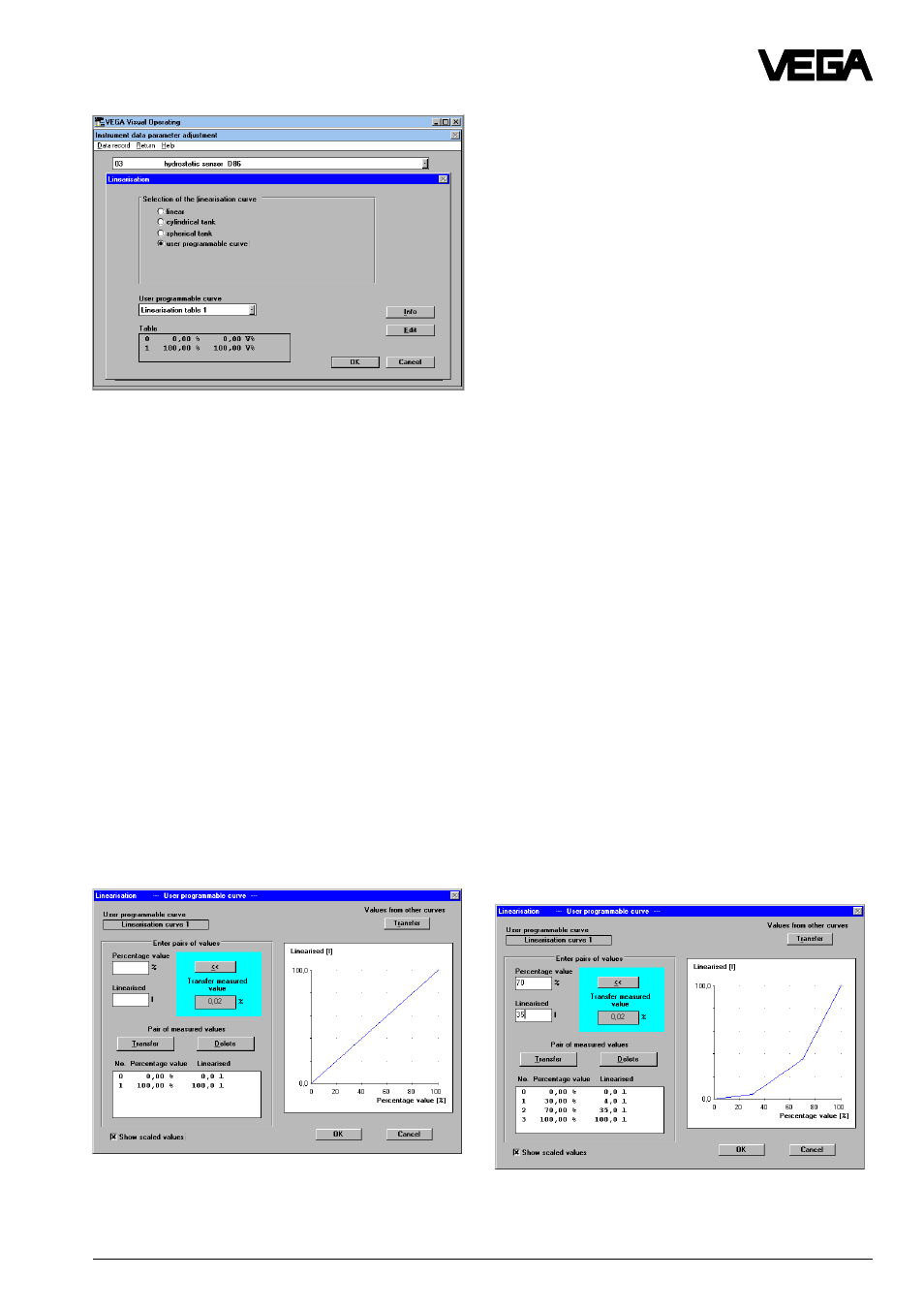

В меню ” Linearisation“ сопоставьте уров-
ню заполнения (высота заполнения) коли-
чество заполняемого материала (объем).
Отношение уровня заполнения и количе-
ства заполняемого материала описывает-
ся так называемой линеаризированной
кривой.
Вы можете выбрать четыре линеаризиро-
ванных кривых: линейная, лежащий цилин-
дрический резервуар, сферический резер-
вуар и свободно программируемая кривая.
Под ”user programmable curve“ Вы можете
ввести собственную линеаризированную
кривую как отношение между высотой
заполнения в % или давлением в % (про-
центное значение) и количеством запол-
няемого материала (линеаризованный).
• Выберите для этого ”user programmable
curve“ и затем ”Edit“.
В поле ”Take over actual measured value“
появится давление заполнения в процен-
тах от установленного интервала измере-
ния. Интервал измерения Вы установили
при Min/Max-настройке. В нашем примере
это находится в диапазоне 50…1000 мбар.
Свободно программируемая линеаризиро-
ванная кривая образуется опорными точ-
ками, которые состоят из пары значений
”Linearized“ (объем в процентах или в
выбранной единице) и ”Percentage value“
(уровень заполнения или высота заполне-
ния в %).
Измерение в литрах
В характеристической кривой примера Вы
увидите четыре опорные точки или пары
значений. Между опорными точками все-
гда линейная интерполяция.
• Установите опцию ”Show scaled values“,
для того, чтобы получить на оси Y уста-
новленную единицу измерения (слева
внизу в окне меню).
Опорная точка 1 лежит на 0 % высоты
или давления заполнения (процентные
значения [%]), что соответствует факти-
ческому давлению заполнения 0 мбар и
количеству заполняемого материала 0,0
литра.
Опорная точка 2 лежит на уровне 30 %
высоты или давления заполнения и 4 %
заполняемого объема.
Опорная точка 3 лежит на уровне 70 %
высоты или давления заполнения и 35 %
заполняемого объема.
Сначала появится линейное отношение
(функция прямой).
Опорная точка 4 лежит на уровне 100 %
высоты или давления заполнения и 100 %
заполняемого объема (300 литров).
