50

Преобразователь давления D80

250

Ri < 250

+

Запуск в работу

5.5 Обслуживание с карманной

HART® -ЭВМ

Датчики с вариантом электроники I, K и L
могут обслуживаться карманной HART®-
ЭВМ. Специальное DDD (Data-Device-
Description) не является необходимым.
Просто подключите карманную HART® -
ЭВМ к сигнальному проводу датчика пос-
ле того как Вы подключили датчик к пита-
ющему напряжению.

Обратите внимание:
Если сопротивление сигнального контура
тока меньше чем 250 Ом то нужно на
время обслуживания включить в сигналь-
ный/ подключающий провод сопротивле-
ние. Цифровые обслуживающие коммуни-
кационные сигналы практически бы
замыкались накоротко через слишком
маленькое сопротивление, например, пи-
тающего источника тока или системы
формирования сигнала, так что связь с
датчиком не была бы надежной. Простей-
шим способом подключить обслуживаю-
щее сопротивление является просто па-
раллельное подключение его к клеммам

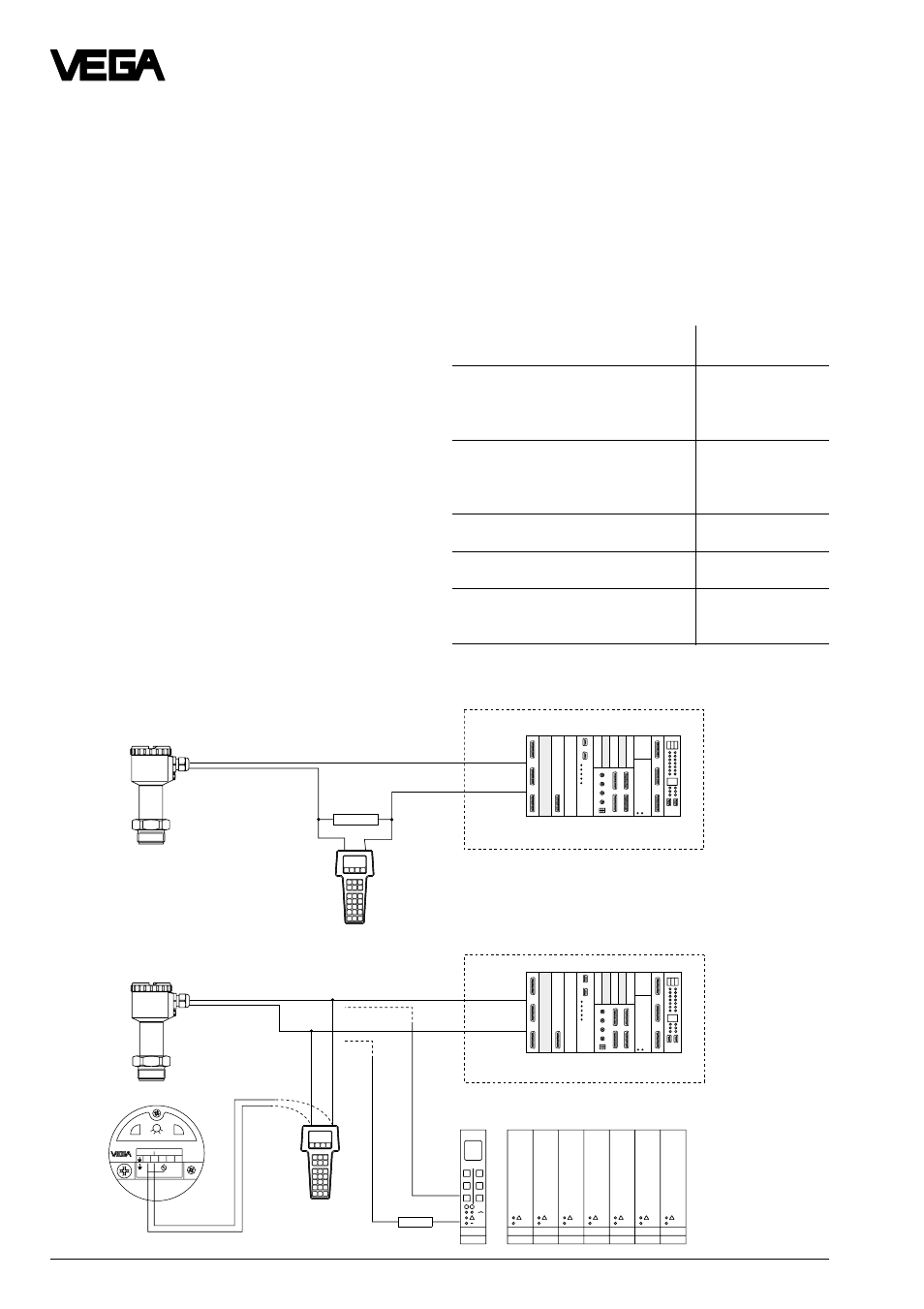

карманной HART®- ЭВМ (см. рисунок 1)

Ri > 250

+

VEGALOG

VEGAMET

4...20mA

12…36 V DC

+

-

1 2 3 4 5

S

Z

ti

Op

+

Rx

Рис. 1

Рис. 2

DCS

DCS

Подключение к VEGA-устройству фор-
мирования сигнала (рис. 2)
Если Вы используете HART®- способный
датчик с VEGA-устройством формирова-
ния сигнала, то Вы должны для длитель-
ного HART®- обслуживания подключение
датчика к устройству формирования сиг-
нала осуществлять с сопротивлением
согласно следующей таблице.

VEGA-устройство формирования
сигнала

Rx

VEGAMET 513, 514, 515, 602
VEGATRENN 544
VEGATOR 521…527

50 … 100 Ом

VEGAMET 614

Дополнительного

VEGADIS 371

сопротивления

не требуется

VEGAMET 601

200 … 250 Ом

VEGASEL 643

150 … 200 Ом

VEGAMET 513 S4, 514 S4
515 S4

100 … 150 Ом
