Инструкция по эксплуатации VEGA D80 Hydrostatic pressure transmitters
Страница 75
Преобразователь давления D80
75
Запуск в работу
Запуск в работу
Первые шаги запуска в работу с ПЭВМ,
соединенной с центром формирования
сигнала VEGALOG, соответствуют обслу-
живанию в главе 5.7 ”Обслуживание с
ПЭВМ непосредственно на датчике ”.
После ввода пароля Вы в исходном окне
меню.
Конфигурация
Обслуживание гидростатического преоб-
разователя давления сравнимо, в основ-
ном, с обслуживанием непосредственно на
датчике или сигнальном проводе VEGA-
LOG. Различие состоит в увеличенном
объеме конфигурации самого VEGALOG.
В конечном итоге нужно сопоставить
большое число входов датчиков и выход-
ных сигналов. То есть нужно определить
какой выход связан с каким входом.
• Выберите меню ”Configuration/Measuring
system“.
В дальнейшем в меню ”User access“ мож-
но определить другого пользователя (см.
главу 5.6 “Обслуживание с VEGA-устрой-
ством формирования сигнала VEGAMET“).
Указание:
Если Вы подключаете обслуживающее
математическое обеспечение (VVO) к
датчику, в котором уже хранятся некото-
рые данные, то Вы получаете запрос,
должны ли Вы переносить сохраненные
данные на датчик или Вы хотите перенес-
ти данные с датчика в банк данных VVO (и
тем самым переписать).
Если Вы не получили соединение с датчи-
ком, пожалуйста перепроверьте:
- поступает ли на датчик напряжение
питания (мин. 20 В) ?
- правильно ли вставлен интерфейсный
кабель?

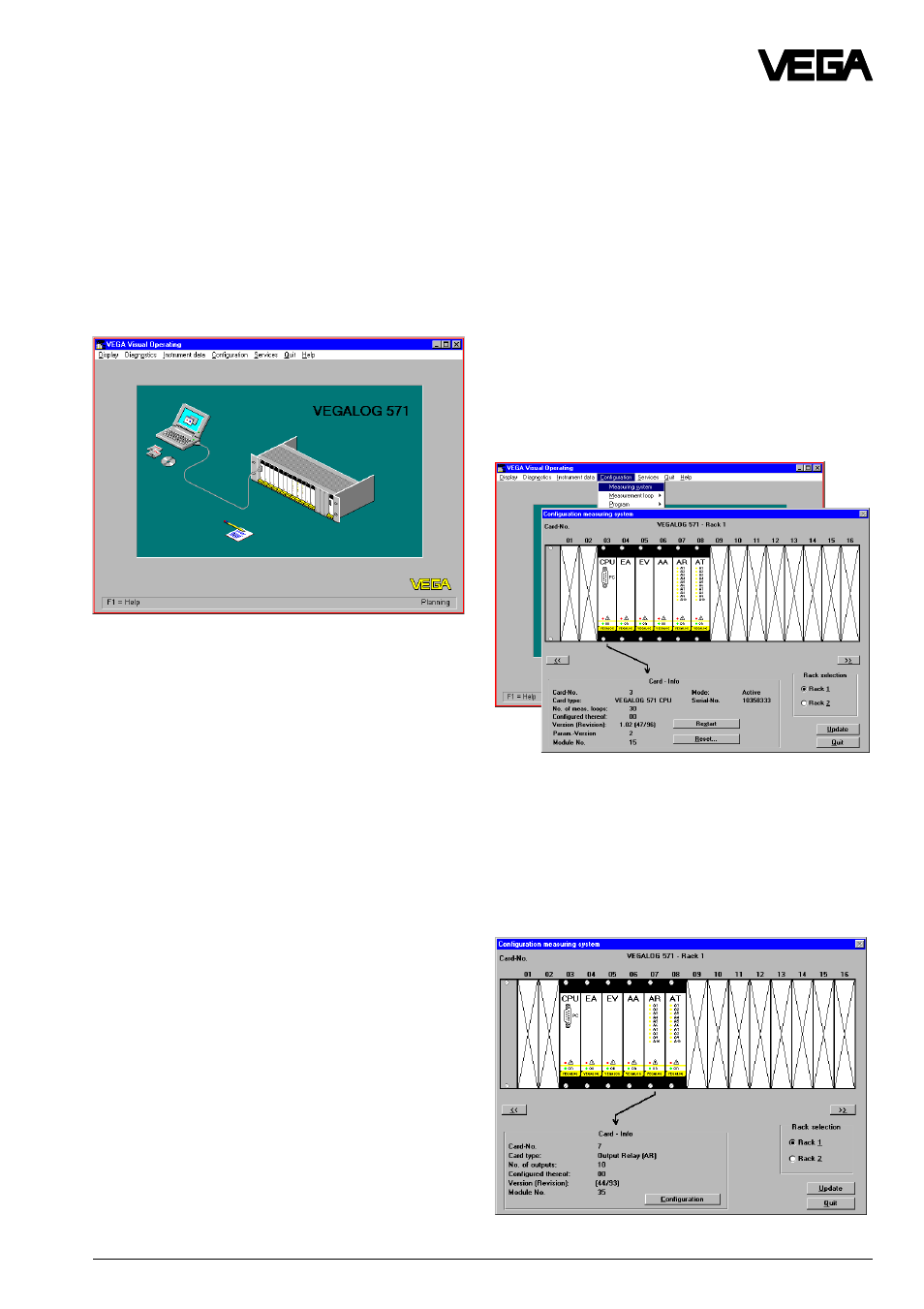

Вы получите меню ”Configuration/
Measuring system“, в котором Вам будет
показано изображение VEGALOG.
• Нажмите на любой модуль и Вы получи-
те в окне информацию ”Card-Info“.
