Преобразователь давления D80
Запуск в работу

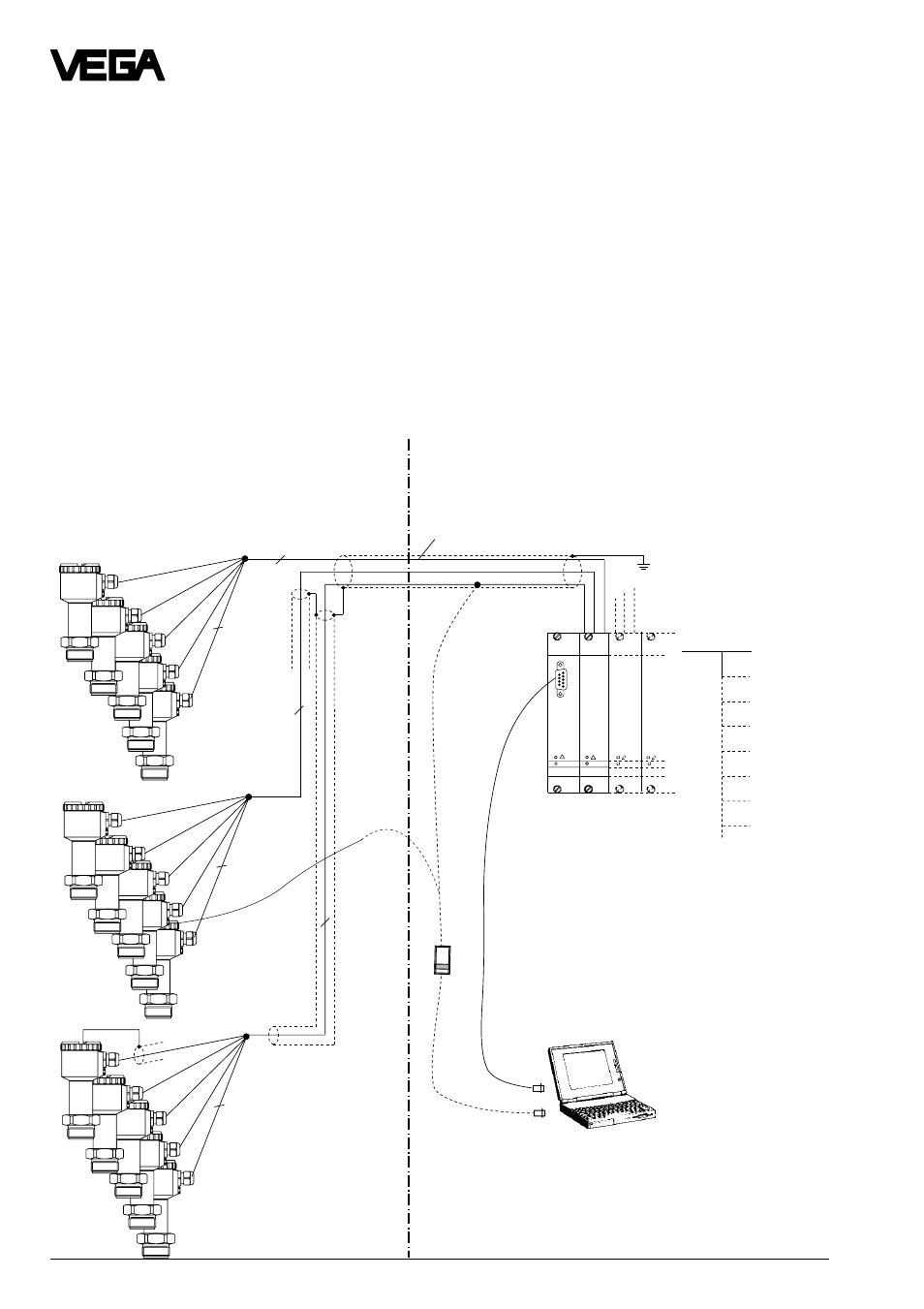

1…5 преобразователя давления на двухжильном проводе в Ex-областях
(вариант электроники B)
• Цифровой выходной сигнал, формирование сигнала в центре формирования сигнала.
• До пяти датчиков на двухжильном проводе, 15 датчиков (в трех группах по пять дат-
чиков) на одной входной карте. Двухжильный провод передает энергопитание, цифро-
вой выходной сигнал, а также обслуживающий сигнал.
• Допущение в Ex Zone 0.
• Обслуживание и параметрирование через ПЭВМ и обслуживающую программу VVO.
ПЭВМ подключается непосредственно (через интерфейсный кабель RS 232) к вход-
ной карте центра формирования сигнала, к сигнальному проводу или датчику (с ин-
терфейсным преобразователем VEGACONNECT 2).
• Допустимое максимальное сопротивление двухжильного провода составляет 15 Ом
на жилу или max. длина кабеля между устройством формирования сигнала и датчи-
ком - 1000 м.
VEGALOG
571 CPU
VEGALOG
571 EV
2
2
2
CPU
2
2
2
Экранированный провод при сильных
электромагнитных наводках
Смотри также обзор
продукции ”Устрой-
ства формирования
сигнала серии 500“
как на преды-
дущей стр.
VEGA-
CONNECT 2
Центр формирования сигнала
VEGALOG 571 с входными 19"
картами, до 15 датчиков (3х5)
на карте
Ex-область
Не Ex-область
1)
Провода датчиков, которые идут к од-
ной входной карте, могут вестись вмес-
те одним экранированным многожиль-
ным кабелем.
Провода датчиков, которые идут к раз-
ным входным картам, должны вестись
раздельными экранированными кабеля-
ми. Это означает,
что max. 15 датчи-
ков могут подклю-
чаться одним шести-
жильным кабелем (3
х 5 датчиков).
Заземляйте экран кабеля только тогда
с двух сторон, когда Вы с помощью из-
мерения определили, что через экран
не протекает никакой уравнительный
ток.
