60 Преобразователь давления D80
• Потвердите ввод с "ОК" и Вы попадете
после запоминания опять в исходное
меню
Запуск в работу
Указание:
Если Вы подключаете обслуживающее
математическое обеспечение (VVO) к
датчику, в котором уже хранятся некото-
рые данные, то Вы получаете запрос,
должны ли Вы переносить сохраненные
данные на датчик или Вы хотите перенес-
ти данные с датчика в банк данных VVO (и
тем самым переписать).
Если Вы не получили соединение с датчи-
ком, пожалуйста перепроверьте:
- поступает ли на датчик напряжение
питания (мин. 20 В) ?
- если VEGACONNECT 2 подключен к
сигнальному проводу, составляет ли
общее сопротивление 250… 350 Ом ?
- не используете ли Вы VEGACONNECT
вместо нового VEGACONNECT 2.
Прежде, чем Вы начнете работать,
не пугайтесь множества картинок, инст-
рукций и меню на этих страницах. Как и во
многих других ситуациях, сначала все
кажется сложнее и запутанней чем это
есть в действительности. Начинайте
работу с ПЭВМ спокойно, шаг за шагом, и
Вам уже скоро не понадобятся последую-
щие страницы.

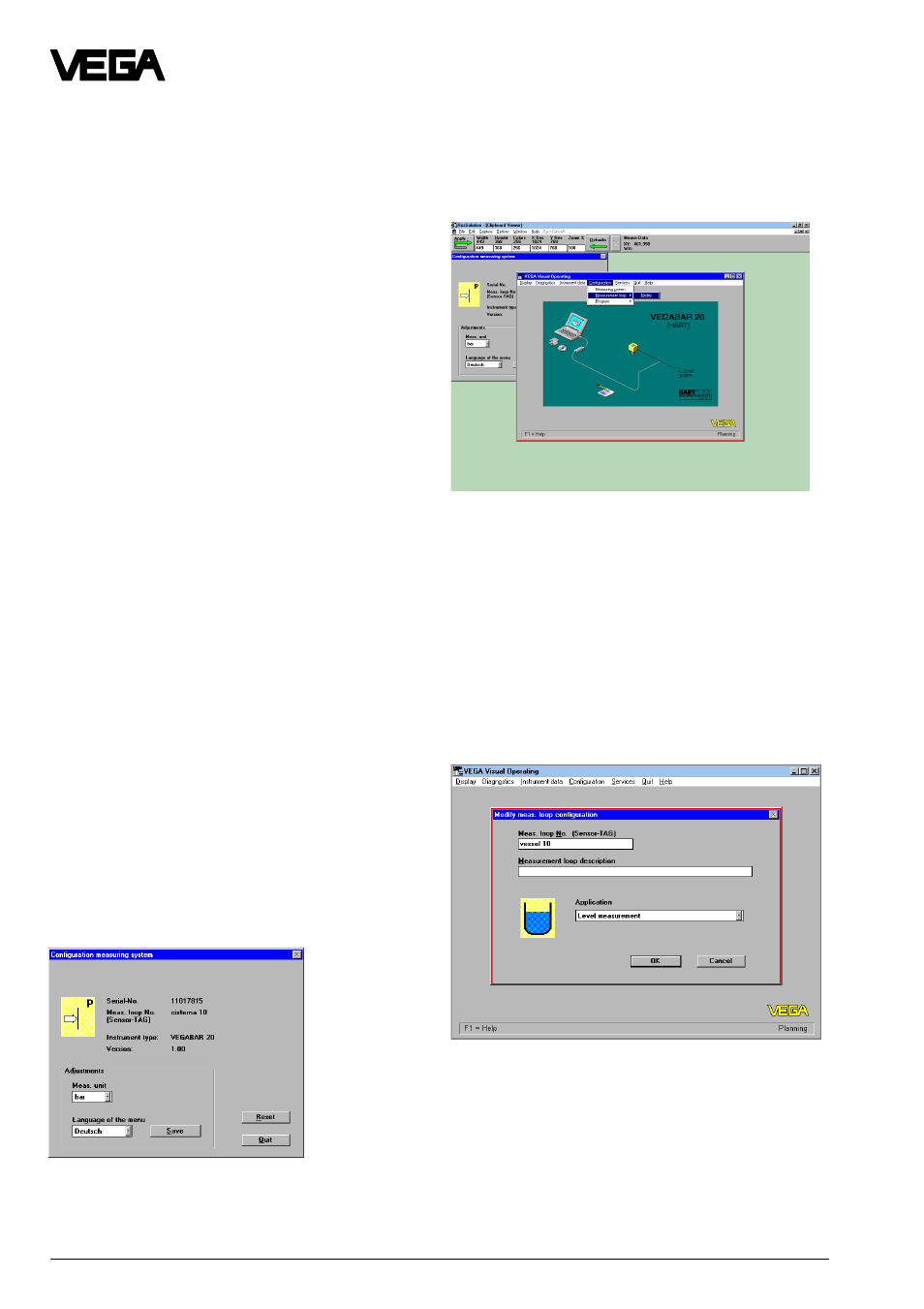

Конфигурация
• Выберите меню “Configuration/Measuring
system”, для того чтобы получить после-
дующую информацию о типе датчика,
варианте математического обеспечения
датчика, единице измерения, характери-
стике места измерения и т.д.
• Нажмите на “Quit”
• Нажмите на меню “Configuration/
Measurement loop/Modify”. Это первый
шаг к началу работы датчика.
В меню “Configuration/Measurement loop/
modify” Вы можете присвоить сначала
месту измерения имя (например, резерву-
ар 10) и описание места измерения (напри-
мер, шламоотделитель). Ваш режим изме-
рения становится благодаря этому более
наглядным.
• Укажите в этом меню нужно ли изме-
рять уровень заполнения, расстояние
или объем.
